PLASMA PROF 420 HQC

[Art. 960]

GÉNÉRATEUR MULTITENSION TRIPHASÉ POUR LA DÉCOUPE PLASMA DE HAUTE QUALITÉ

Avantages

Quelques secondes suffisent pour mettre à jour les logiciels

Possibilité de choisir l’interface

Programmation simple grâce à la console de gaz synergique

Water Secondary Console pour un découpage parfait de l’aluminium et de l’acier

 Nos produits bénéficient d’homologations et d’agréments internationaux



Choisir Découper Plasma Cebora

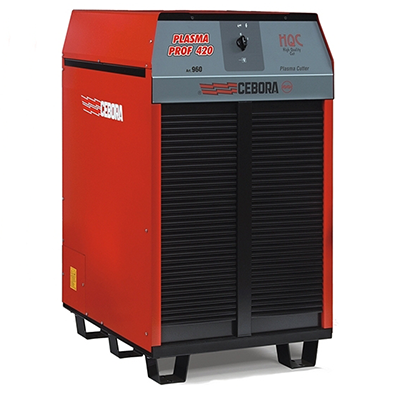

PLASMA PROF 420 HQC

Générateur multitension triphasé (380/400 V-415/440 V 50/60 Hz) pour la découpe plasma de haute qualité (High Quality Cutting), technologie « Chopper » (hacheur) avec l’installation automatique pour la découpe plasma dotée des types de raccordement suivants : configuration sur table de découpe ou sur robot avec interface analogique ou numérique. SANS groupe de refroidissement

  • Microprocesseur ARM de dernière génération
  • Plateforme matérielle et logicielle entièrement nouvelle et fiable
  • Flexibilité dans le réglage du courant de découpe
  • Port USB pour mettre à jour le système de découpe plasma
  • Torche CP 450G compatible avec tous les générateurs HQC CEBORA aussi bien pour la découpe 2D que pour la découpe 3D jusqu’à 45° d’inclinaison
  • Console de gaz manuelle PGC de type synergique : Conçue pour gérer les paramètres de découpe de manière conviviale et sans aucun risque d’erreur
  • Console de gaz automatique APGC pour le contrôle en temps réel de tous les flux de gaz et le passage automatique entre la découpe et le marquage
  • HQC CONTROL PANEL, pour les installations automatiques qui ne sont pas totalement intégrées, tableau de commande numérique déporté avec écran tactile pour la programmation du procédé de découpe
  • Water Secondary Console, pour la découpe plasma d’acier inoxydable et d’aluminium en utilisant de l’eau comme fluide secondaire, avec une console de gaz manuelle ou automatique
  • Unité intégrant HF et vannes gaz qui permet à la fois de limiter la quantité de composants installés sur le gantry (portique), et d’utiliser une seule torche plasma CP 450G courte quelle que soit la dimension de la table de découpe

--

  • Art. 960.00 Générateur avec interface analogique
  • Art. 960.40 Générateur avec interface numérique CANopen
  • Art. 960.41 Générateur avec interface numérique PROFIBUS
  • Art. 960.42 Générateur avec interface numérique DeviceNet
  • Art. 960.43 Générateur avec interface numérique EtherCAT

Consommables spéciaux pour acier doux :

  • 50 A Speed, pour augmenter la vitesse de découpe tout en conservant des performances maximales
  • 120 A EXP (EXtreme Piercing) pour percer de grosses épaisseurs sans devoir surdimensionner l’installation plasma HQC par rapport aux exigences quotidiennes de la production
  • 250 A QPC (Quality Production Cutting) pour obtenir le meilleur compromis entre qualité et productivité

Art. 960 Données techniques

380/400 V
415/440 V
50/60 Hz

± 10 %

Alimentation triphasée
Three phase input

175 A
175/ 150 A

Fusible temporisé
Fuse rating (slow blow)

81 kW

Puissance d’installation max.
Max. installed power

90 kVA 100 %

Puissance absorbée
Input power

5 A ÷ 420 A

Plage de réglage du courant de soudure
Current adjustment range

420 A 100 %

Facteur de marche (10 min. 40 °C)
Selon les normes CEI 60974-1
Duty Cycle (10 min 40 °C)
According to IEC 60974-1

ELECTRONIC

Réglage continu

Stepless regulation

IP21S

Degré de protection
Protection class

721 kg

Poids
Weight

900x976x1376 mm

Dimensions (LxPxH)
Dimensions (WxLxH)

CONFIGURATION DU SYSTÈME SUR TABLE DE DÉCOUPE

  • [Art. 1223.02] Torche droite CEBORA CP450 G pour ROBOT. Raccord fixe. Blindée avec poignée courte (294 mm).  Longueur 1,5 m. N.B. Autres longueurs sur demande
  • [Art. 470] Console de gaz manuelle ou [Art. 466] Console de gaz automatique
  • [Art. 469] Unité vannes gaz +  [Art. 464] Unité d’amorçage HV 19/1 ou  [Art. 459] Unité d’amorçage/vannes plasma HV 19/PVC
  • [Art. 1166] Connexion du gaz entre la console [Art. 470/ 466] et l’unité vanne gaz
  • [Art. 1159] Connexion entre le générateur et l’unité d’amorçage (HQC 120 A et HQC 250 A)
  • [Art. 1189] Connexion de raccordement entre le générateur et la console

CONFIGURATION SUR TABLE DE DÉCOUPE AVEC INTERFACE ANALOGIQUE


CONFIGURATION SUR TABLE DE DÉCOUPE AVEC INTERFACE NUMÉRIQUE

CONFIGURATION DU SYSTÈME SUR ROBOT

  • [Art. 1223.02] Torche droite CEBORA CP450 G pour ROBOT. Raccord fixe. Blindée avec poignée courte (294 mm). Longueur 1,5 m. N.B. Autres longueurs sur demande
  • [Art. 470] Console de gaz manuelle ou [Art. 466] Console de gaz automatique
  • [Art. 462] Unité HF + vannes gaz
  • [Art. 1166] Connexion du gaz entre la console [Art. 470/ 466] et l’unité vanne gaz
  • [Art. 1159] Connexion entre le générateur et l’unité d’amorçage
  • [Art. 1189] Connexion de raccordement entre le générateur et la console
