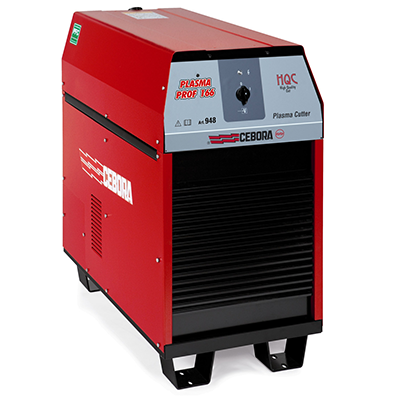

PLASMA PROF 166 HQC
[Art. 948]
Mild Steel Stainless Steel Aluminium O2-Air H35-N2 N2 -H2O H35-N2 N2 - H2O 20 mm 20 mm 15 mm 20 mm 15 mmGENERADOR MULTITENSIÓN TRIFÁSICO PARA CORTE POR PLASMA DE ALTA CALIDAD
Capacidad de desfonde:
Ventajas
Pocos instantes para actualizar los softwares
Posibilidad de elegir la interfaz
Programación simplificada gracias a la Consola gas Sinérgica
Water Secondary Console para el corte perfecto de aluminio y acero
Nuestros productos cuentan con homologaciones y aprobaciones internacionales
Download
Catalogue HQC
(PDF, 11.8 MB)
IT/EN
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 28.3 MB)
7 languages
Eco energy Card
(PDF, 129.7 KB)
PROFIBUS Manuales de instrucciones
(PDF, 256.5 KB)
CANopen / EtherCAT Manual de instrucciones
(PDF, 399.9 KB)
Repuestos y asistencia
Confía en nuestros ágiles servicios de asistencia, mantenimiento y provisión de piezas de repuesto para no interrumpir vuestra actividad productiva.
¡Extiende la garantía!
¿Has comprado recién un nuevo generador Cebora de soldadura? Extiende la garantía de 12 a 24 meses inscribiendo el producto dentro los quince días sucesivos.
Escoger Corte col plasma Cebora
¿Estás interesado en el producto? ¡Compruebe dónde encontrar y cómo ponerse en contacto con un distribuidor Cebora!
Donde encontrarlo
¿Necesitas más información? Contáctenos y nuestro servicio de asistencia estará encantado de resolver todas sus dudas.
Contáctenos
¿Está interesado en el producto, pero desea más garantías para saber si es adecuado para usted?
Solicitar una demo
PLASMA PROF 166 HQC
Generador multitensión trifásico (220/230V-380/400V-415/440V 50/60Hz) para el corte por plasma de alta calidad (High Quality Cutting) con tecnología 'Chopper', equipo de enfriamento e instalación automática para el corte por plasma con los siguientes tipos de conexión: configuración en pantógrafo o robot con interfaz analógica o digital
- Microprocesador ARM de última generación
- Plataforma hardware y software totalmente nueva y fiable
- Flexibilidad de regulación de la corriente de corte
- Puerto USB para actualizar el sistema Corte Plasma
- Antorcha CP 450G compatible con todos los generadores HQC CEBORA tanto para corte 2D como 3D hasta 45° de inclinación
- Consola gas Manual PGC de tipo Sinérgico: concebida para configurar los parámetros de corte de manera completamente intuitiva y a prueba de errores
- Consola gas Automática APGC para el control en tiempo real de todos los caudales de gas y la conmutación automática entre corte y marcado
- HQC CONTROL PANEL, para instalaciones automáticas parcialmente integradas, panel táctil de control remoto digital para la programación del proceso de corte
- Water Secondary Consola, per el corte por plasma de Acero Inox y Aluminio utilizando el agua como fluido secundario, tanto con la Consola Manual como con la Automática
- Unidad que integra HF y Válvulas de Gas, permitiendo limitar la cantidad de componentes instalados en el portal y utilizar a la vez una única antorcha plasma CP 450G corta para cualquier tamaño del pantógrafo
--
- Art. 948.00 Generador con interfaz analógica
- Art. 948.40 Generador con interfaz digital CANopen
- Art. 948.41 Generador con interfaz digital PROFIBUS
- Art. 948.42 Generador con interfaz digital DeviceNet
- Art. 948.43 Generador con interfaz digital EtherCAT
- Art. 948.44 Generador con interfaz digital EtherNet/IP
Consumibles especiales para Mild Steel (Acero Dulce):
- 50 A Speed, para aumentar la velocidad de corte manteniendo el máximo nivel de prestaciones
- 120 A EXP (EXtreme Piercing) para troquelar grandes espesores sin necesidad de aumentar las dimensiones del sistema de plasma HQC respecto de las habituales exigencias de producción.
- 250 A QPC (Quality Production Cutting) para obtener el mejor equilibrio entre calidad y productividad
| Art. | 948 | Datos técnicos |  |
|---|---|---|---|
 |
220/230 V |
Alimentación trifásica |
|
 |
85 A |
Fusible de acción retardada |
|
 |
16 kW |
Potencia máx. de instalación |
|
|
|
20,7 kVA 100% |
Potencia absorbida |
|
 |
5 A ÷ 120 A |
Rango de regulación de la corriente |
|
 |
120 A 100% |
Factor de servicio (10 min. 40° C) |
|
 |
ELECTRONIC |
Regulación continua Stepless regulation |
|
 |
IP21S |
Grado de protección |
|
|
200 kg |
Peso |
|
 |
463x950x931 mm |
Dimensiones (L x P x H) |
|
-
Antorcha CEBORA CP 450 G PANTALLA para Robot
[Art. 1223.02] -
Antorcha CEBORA CP 450 G PANTALLA para CNC (294 mm)
[Art. 1224] -
Antorcha CEBORA CP 450 G PANTALLA para CNC (386 mm)
[Art. 1225] -
APGC - Consola gas automática
[Art. 466.01] -
Unidad de encendido HV 19/1
[Art. 464] -
PGC-H2 Consola gas manual
[Art. 487] -
Unidad de válvulas gas
[Art. 469] -
Unidad HF + válvulas gas (robot)
[Art. 462] -
Unidad HF + válvulas gas (CNC)
[Art. 459] -
WSC - Water Secondary Console
[Art. 485] -
Panel remoto para Consola Gas Automática
[Art. 460.01] -
Líquido de enfriamiento
[Art. 1514] -
Conexión entre generador y consola
[Art. 1189] -
Conexión entre generador y unidad de encendido
[Art. 1169] -
Cable masa (12 m - 25 mm²)
[Art. 1285.10] -
PGC-D consola gas manual
[Art. 480] -
Conexión entre generador y panel
[Art. 1199] -
Conexión gas entre consola y unidad de válvulas gas
[Art. 1166] -
Kit interfaz analógica extendida
[Art. 425]
CONFIGURACIÓN SISTEMA EN PANTÓGRAFO
- [Art. 1224 - 1225] Antorcha recta CEBORA CP 450G apantallada con empuñadura corta (294 mm) o larga (386 mm)
- [Art. 470] Consola gas manual o [Art. 466] Consola gas automática
- [Art. 469] Unidad válvulas gas + [Art. 464] Unidad de encendido HV 19/1 o [Art. 459] Unidad de encendido con válvula plasma HV 19/PVC
- [Art. 1166] Conexión gas entre consola [Art. 470/466] y unidad válvulas gas
- [Art. 1169] Conexión entre generador y unidad de encendido (HQC 120A e HQC 250A)
- [Art. 1189] Conexión entre generador y consola
- [Art 460.01] Opción compatible exclusivamente con Consola gas Automatica [Art. 466]
CONFIGURACIÓN EN PANTÓGRAFO CON INTERFAZ ANALÓGICA
CONFIGURACIÓN EN PANTÓGRAFO CON INTERFAZ DIGITAL
CONFIGURACIÓN SISTEMA EN ROBOT
- [Art. 1223.02] Antorcha recta CEBORA CP450 G para ROBOT. Conector fijo. Pantalla con empuñadura corta (294 mm). Longitud 1,5 m. Nota: Otras longitudes disponibles.
- [Art. 470] Consola gas manual o [Art. 466] Consola gas automática
- [Art. 462] Unidad HF + válvulas gas
- [Art. 1166] Conexión gas entre consola y unidad de válvulas
- [Art. 1169] Conexión entre generador y unidad de encendido
- [Art. 1189] Conexión entre generador y consola
- [Art 460.01] Opción compatible exclusivamente con Consola gas Automatica [Art. 466]
CONFIGURACIÓN EN PANTÓGRAFO CON INTERFAZ ANALÓGICA
