TIG DC Inverter Three-phase

Bereiche

Industrie, Automatisierung

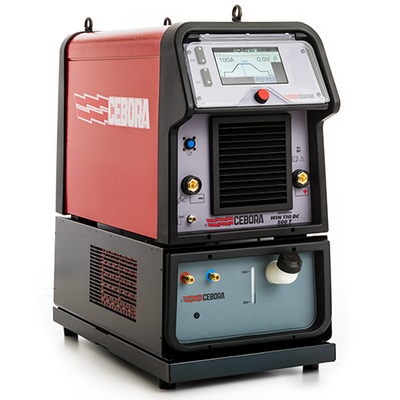

WIN TIG DC 500 T ROBOT

[Art. 381.80]

KOMPAKTE DREIPHASIGE INVERTERSTROMQUELLE ZUM WIG-GLEICHSTROMSCHWEISSEN. HOCHFREQUENZÜNDUNG

icons8-electrical-35.png  400 V 50/60 Hz   ±15%

Vorteile

Einfaches und intuitives LCD-Touch-Display

Inklusive der Funktionen TIG DC

Konform mit Industrie 4.0

Webapp zur Fernsteuerung und Datensicherung über Tablet

Unsere Produkte verfügen über internationale Zulassungen und Genehmigungen



WIN TIG DC 500 T ROBOT

Inverterstromquelle zum WIG-Hochfrequenz-Impulsschweißen

  • 7"-Touch-Display
  • Inklusive Kühlaggregat
  • Stromquelle mit Roboter-Digital-CANopen-Schnittstelle ausgestattet; Weitere digitale oder analoge
  • Pulsfunktion bis 2,5 kHz
  • WF5 COLD WIRE Einheit für den Kaltdrahtprozess, auch synchron gepulst mit Schweißstrom
  • Funktion Impuls  auf bis zu 2,5 kHz einstellbar
  • Schweißprozess eXtra Pulse (XP): Gepulster Lichtbogen mit sehr hoher Frequenz für Arbeiten an dünnen Blechen, bei denen der Wärmeeintrag möglichst gering sein muss.
  • Der Prozess XP kann mit dem Impulsbetrieb mit niedriger Frequenz gekoppelt werden, um bei mittleren bis geringen Materialstärken den Einbrand und die Schweißgeschwindigkeit zu erhöhen.
  • Funktion JOB  zum Speichern von bis zu 9 Schweißprogrammen
  • Mindeststrom DC 3A
  • Konform mit Industrie 4.0 (integrierter Webserver mit LAN-Verbindung und 2 USB-Anschlüsse, die nützliche Funktionen für Fernwartung, Diagnose, Infosystem, Backup und Wiederherstellung von Daten bieten)
  • Fernsteuerung über Personal Computer, Tablet oder Smartphone
  • Mit digitalem Volt-/Amperemeter (Genauigkeit 1%) und thermischen Schutzeinrichtungen

Art. 381.80 Technische Daten

TIG

PLASMA WELDING

400 V 50/60 Hz
± 15%

400 V 50/60 Hz
± 15%

Dreiphasiger Netzanschluss
Three phase input

25 A

25 A

Träge Sicherung
Fuse rating (slow blow)

20,4 kVA 60%
16,5 kVA 100%

20,4 kVA 60%
16,5 kVA 100%

Leistungsaufnahme
Input power

3 ÷ 500 A

3 ÷ 420 A

Stromeinstellbereich
Current adjustment range

500 A 60%
440 A 100%

420 A 60%
380 A 100%

Einschaltdauer (10 min, 40°C)
Gemäß Norm IEC 60974-1
Duty Cycle (10 min.40°C)
According to IEC 60974-1

IP23S

Schutzart
Protection class

108 kg

Gewicht
Weight

588x1120x1010 mm

Abmessungen (BxLxH)
Dimensions (WxLxH)

  • Chemische Industrie
  • Schwerstahlbau
  • Schiffsbau
  • Hoch- und Tiefbau
  • Handwerk
  • Lebensmittelindustrie
  • Industrial & Energy plant
  • Bau von Lastkraftwagen, landwirtschaftlichen Maschinen und Schienenfahrzeugen
  • Planmäßige Wartung
  • Landwirtschaft
  • Ölplattformen
