TIG DC Inverter Single phase

Bereiche

Industrie

WIN TIG DC 220 M

[Art. 553]

KOMPAKTE EINPHASIGE INVERTERSTROMQUELLE ZUM ELEKTRODEN-HAND- UND WIG-GLEICHSTROMSCHWEISSEN. HOCHFREQUENZÜNDUNG

icons8-electrical-35.png  115 V 230 V  50/60 Hz   +15%/-20%

Vorteile

Einfaches und intuitives LCD-Display

Evo Lift Ignition zum präzisen Zünden des Lichtbogens

Mehrere Funktionen für das WIG-Schweißen.

Funktionen APC und Pulse XP

Unsere Produkte verfügen über internationale Zulassungen und Genehmigungen



Download

ListaRicambi-SpareParts#553#Multilingua#3301109.pdf
(PDF, 365.8 KB)
Eco Energy Card
(PDF, 128.8 KB)
Depliant TIG DC Family FR-DE
(PDF, 6.2 MB) C-509
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 4.8 MB)

Ersatzteile und Kundendienst

Verlassen Sie sich auf unsere schnellen Kunden-, Wartungs- und Ersatzteildienste, um Ihren unterbrechungsfreien Betrieb zu gewährleisten.

Kundendienst anfordern Originalersatzteile

Verlängern Sie die Garantie!

Haben Sie gerade eine neue Schweißstromquelle von Cebora erworben? Verlängern Sie die Garantie von 12 auf 24 Monate, indem Sie das Produkt innerhalb von 15 Tagen registrieren.

Produkt registrieren
Youtube video

Wählen TIG Cebora

Wo es zu finden ist
Kontaktiere uns
Eine Demo anfordern

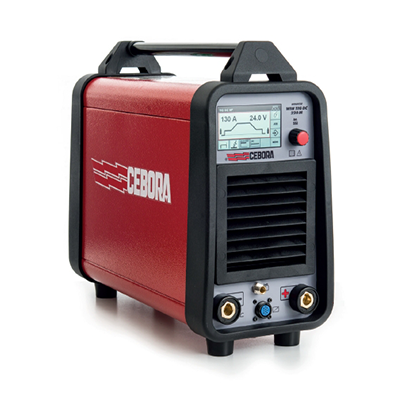

WIN TIG DC 220 M

Die WIN TIG DC 220 M ist eine einphasige Inverterstromquelle zum WIG-Schweißen und zum Elektroden-Hand-/SMAW-Schweißen (keine Zelluloseelektroden AWS 6010); für die Instandsetzung und die Kleinproduktion

  • Neues einfaches und intuitives LCD-Farbdisplay
  • Die Funktion EVO LIFT  gestattet es, die Elektrode punktgenau aufzusetzen, wodurch der Wärmeeintrag kontrolliert und die Oxidation des Werkstücks vermieden werden kann.
  • Funktion EVO START zum Optimieren der Verbindung der Kanten
  • Schweißprozess TIG APC (Active Power Control), der einen tieferen Einbrand und einen stabileren Lichtbogen garantiert, das Festkleben der Elektrode am Werkstück verhindert und die Anpassung des Lichtbogens an die Schweißbedingungen nur durch Bewegen des Brenners ermöglicht.
  • Funktion Intervallschweißen für Schweißnähte ohne Anlauffarben; Unterbrechung auf Hundertstelsekunden einstellbar.
  • Funktion Impuls  auf bis zu 2,5 kHz einstellbar
  • Schweißprozess eXtra Pulse (XP): Gepulster Lichtbogen mit sehr hoher Frequenz für Arbeiten an dünnen Blechen, bei denen der Wärmeeintrag möglichst gering sein muss.
  • Der Prozess  XP kann mit dem Impulsbetrieb mit niedriger Frequenz gekoppelt werden, um bei mittleren bis geringen Materialstärken den Einbrand und die Schweißgeschwindigkeit zu erhöhen.
  • Funktion JOB zum Speichern von bis zu 9 Schweißprogrammen
  • Funktion Wiz zur Unterstützung des Schweißers bei den Einstellungen für den gewünschten Schweißprozess
  • Die Stromquelle ist für den Betrieb an Generatoraggregaten angemessener Leistung (mindestens 10 kVA) geeignet.
  • Anschlussmöglichkeit für Kühlaggregat

Art.-Nr. 553 Technische Daten

TIG

 MMA

115 V
50/60 Hz
+15% / -20%

230 V
50/60 Hz
+15% / -20%

 115 V
50/60 Hz
+15% / -20%		 230 V
50/60 Hz
+15% / -20%

Einphasiger Netzanschluss
Single phase input

25 A

16 A

 25 A 16 A

Träge Sicherung
Fuse rating (slow blow)

3,8 kVA 40%
3,1 kVA 60%
2,2 kVA 100%

5,3 kVA 30%
3,2 kVA 60%
2,7 kVA 100%

3,6 kVA 35%
2,8 kVA 60%
2,3 kVA 100%

4,5 kVA 35%
3,8 kVA 60%
3,4 kVA 100%

Leistungsaufnahme
Input power

5 ÷ 160 A

5 ÷ 220 A

10 ÷ 110 A

10 ÷ 140 A

Stromeinstellbereich
Current adjustment range

160 A 40%
140 A 60%
110 A 100%

220 A 30%
160 A 60%
140 A 100%



110 A 35%
90 A 60%
75 A 100%

140 A 35%
125 A 60%
115 A 100%

Einschaltdauer (10 min, 40°C)
Gemäß Norm IEC 60974-1
Duty Cycle (10 min.40°C)
According to IEC 60974-1

IP23S

Schutzart
Protection class

16 kg

Gewicht
Weight

207x500x411 mm

Abmessungen (BxLxH)
Dimensions (WxLxH)

  • Chemische Industrie
  • Leichtstahlbau
  • Handwerk
  • Lebensmittelindustrie
  • Body shop
  • Industrial & Energy plant
  • Planmäßige Wartung
  • Landwirtschaft
  • Bau von Zisternen und Tanks
  • Ölplattformen
