KINGSTAR 520 TS ROBOT

[Art. 374.80]

DREIPHASIGE INVERTERSTROMQUELLE ZUM MIG/MAG-SCHWEISSEN

icons8-electrical-35.png  400 V 50/60 Hz   +15%/-20%

Vorteile

Geeignet für das spezielle Paket von Schweißanweisungen SWPS

Einfaches und intuitives LCD-Touch-Display

Voreingerichtet für Impuls- und Doppelimpulsbetrieb sowie für die Funktion SRS

4-Rollen-Drahtvorschubgerät und mehr als 100 Synergiekurven

Fernregelung und
Datensicherung

Konform mit Industrie 4.0

 Unsere Produkte verfügen über internationale Zulassungen und Genehmigungen



Download

Storia degli aggiornamenti / Update history - Rel. 1.15 (31/05/24)
(PDF, 361.2 KB)
Lista curve sinergiche / List of the synergic curves
(PDF, 432.0 KB)
Network Configuration - Instruction manual
(PDF, 717.2 KB) 11 languages
Automation MIG - Kingstar catalogue
(PDF, 2.9 MB) EN
Digital Protocols - Instruction manual
(PDF, 2.2 MB)
Eco Energy Card
(PDF, 129.7 KB)
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 7.3 MB)
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 840.5 KB) Fur Art. 809
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 359.5 KB) Quality control - Art. 273
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 349.8 KB) MQTT - Art. 817

Ersatzteile und Kundendienst

Verlassen Sie sich auf unsere schnellen Kunden-, Wartungs- und Ersatzteildienste, um Ihren unterbrechungsfreien Betrieb zu gewährleisten.

Kundendienst anfordern Originalersatzteile

Verlängern Sie die Garantie!

Haben Sie gerade eine neue Schweißstromquelle von Cebora erworben? Verlängern Sie die Garantie von 12 auf 24 Monate, indem Sie das Produkt innerhalb von 15 Tagen registrieren.

Produkt registrieren

Wählen MIG/MAG Cebora

Wo es zu finden ist
Kontaktiere uns
Eine Demo anfordern

KINGSTAR 520 TS ROBOT

Die KINGSTAR 520 TS ROBOT ist eine dreiphasige Inverterstromquelle (400 V 50/60 Hz +15%/-20%) zum MIG/MAG-Schweißen, die zum Produktprogramm von Cebora für den Bereich der Automatisierung und Robotik gehört.

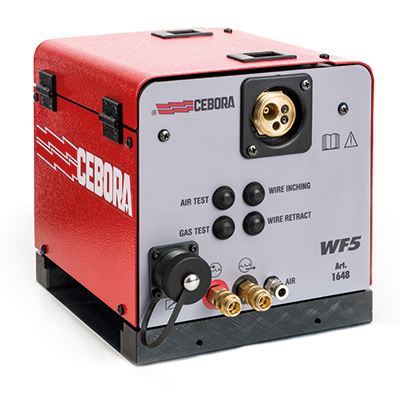

  • Drahtvorschubgerät Roboter mit 4 Rollen Ø 37 mm aus Aluminium
  • Inklusive Massekabel (3,5 m 70 mm²) und Kühlaggregat
  • 7"-Touch-Farbdisplay

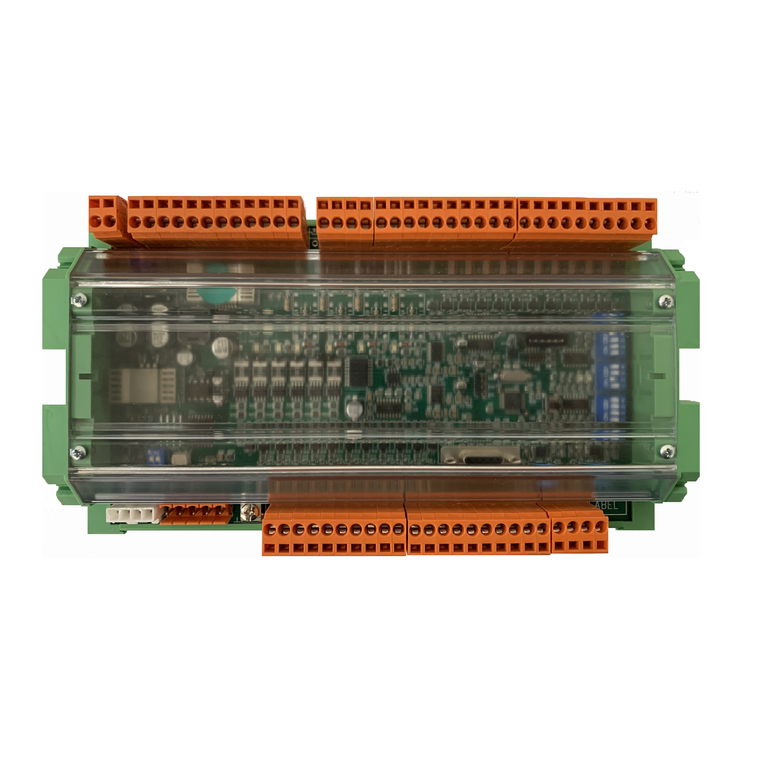

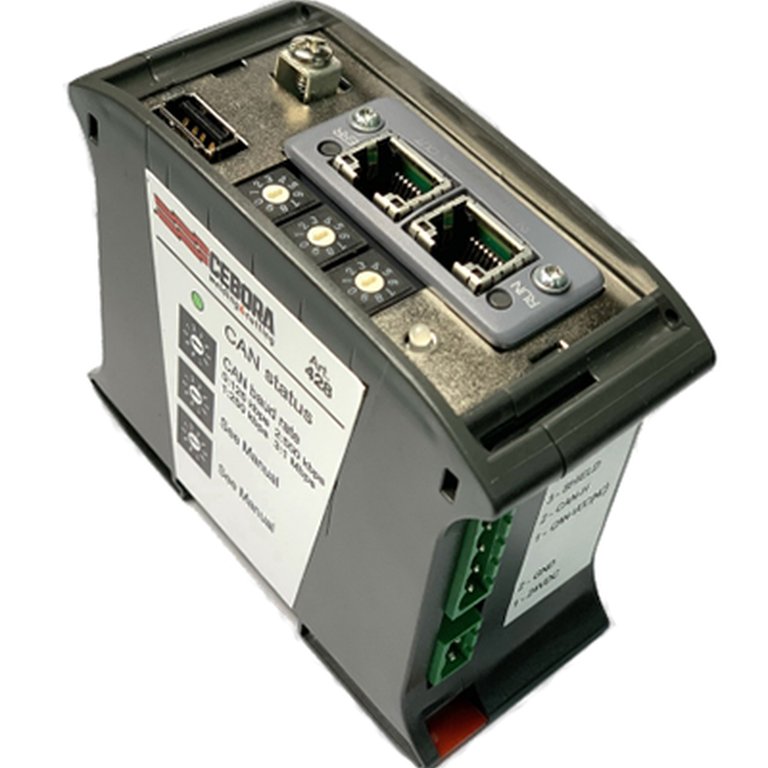

  • Mit integrierter digitaler Roboterschnittstelle CANopen; weitere digitale und analoge Schnittstellen auf Anfrage
  • Funktion SHORT HD (hohe Abschmelzleistung) und Funktion MIG ROOT (Kapplage)
  • MIG Pulse-Upgrade und Pulse HD [Art. 231.89]
  • MIG Zweiwertschaltung-Upgrade [Art. 233.89]
  • MIG DopplePulse-Upgrade [Art. 231.89 + 233.89]
  • Advanced users: Softwarepaket für die Verwaltung fortgeschrittener Benutzer [Art. 809]
  • Quality control: Softwarepaket für die Qualitätskontrolle [Art. 273]
  • Production mode: Softwarepaket für die Produktionsverwaltung [Art. 817]
  • Systemkalibrierverfahren zum Einstellen aller Schweißparameter und Prozessvariablen (in Abhängigkeit von den Merkmalen des Schweißbrenners und der Zwischenverbindung zwischen Drahtvorschubgerät und Stromquelle);
  • PAKET VON SCHWEISSANWEISUNGEN SWPS (Standard Welding Procedure Specifications) gemäß ISO 151612, das den Anforderungen an die Qualifizierung von Schweißverfahren gemäß EN 1090-1 genügt; [Art. 808]
  • Funktion JOB zum Speichern von bis zu 99 Schweißprogrammen
  • Leicht abnehmbares Gitter der Stromquellenkühlung, um die Wartung zu erleichtern und Stillstandszeiten zu reduzieren;
  • Bajonettverschluss nach der Norm MIL-C-SS 116 für die Verbindung zwischen Stromquelle und Drahtzuführung, der Probleme beim Anschließen und Fixieren der Steuerleitung vermeidet;
  • Aktualisierung der Firmware über den USB-Anschluss
  • Konform mit Industrie 4.0 (integrierter Webserver mit LAN-Verbindung und 2 USB-Anschlüsse, die nützliche Funktionen für Fernwartung, Diagnose, Infosystem, Backup und Wiederherstellung von Daten bieten)
  • Fernsteuerung über Personal Computer, Tablet oder Smartphone
  • Mit digitalem Volt-/Amperemeter (Genauigkeit 1%) und thermischen Schutzeinrichtungen

[Art. 374.85] Optionale Version mit dreiphasigem Spartransformator 50/60Hz, (200)-220-440-480V

Art.-Nr. 374.80 Technische Daten

MIG - MAG

400 V 50/60 Hz
+15% / -20%

Dreiphasiger Netzanschluss
Three phase input

40 A

Träge Sicherung
Fuse rating (slow blow)

25,8 kVA 40%
23,7 kVA 60%
20,7 kVA 100%

Leistungsaufnahme
Input power

10 ÷ 520 A

Min. - Max. Schweißstrom
Min.-max. current that can be obtained in welding

500 A 40%
470 A 60%
440 A 100%

Einschaltdauer (10 min, 40°C)
Gemäß Norm IEC 60974-1
Duty Cycle (10 min.40°C)
According to IEC 60974-1

Electronic

Stufenlose Einstellung
Stepless regulation

0,8/0,9/1,0/1,2/1,6 Fe
0,9/1,0/1,2/1,6 Al
0,8/0,9/1,0/1,2/1,6 rostfreier Stahl
0,8/0,9/1,0/1,2 Cu-Si 3%
0,8/1,0/1,2/1,6 Cu-Al8 (AlBz8)
1,2/1,6 Fülldraht

Verwendbarer Draht
Wire sizes that can be used

Ø 300 mm/15 kg

Max. Größe der Drahtspule
Max. wire spool size

Ø 1,5 ÷ 6,0

Verwendbare Elektroden
Electrodes that can be used

IP23S

Schutzart
Protection class

95 kg

Gewicht
Weight

410x860x820 mm

Abmessungen (BxLxH)
Dimensions (WxLxH)
