PLASMA PROF 255 HQC
[Art. 949]
Mild Steel Stainless Steel Aluminium O2-Air H35-N2 N2 -H2O H35-N2 N2 - H2O 40 mm 30 mm 30 mm 25 mm 30 mmGERADOR MULTITENSÃO TRIFÁSICO PARA O CORTE COM PLASMA DE ALTA QUALIDADE
Capacidade de afundamento:
Vantagens
Poucos segundos para atualizar os software
Possibilidade de escolher ainterface
Programação simples graças à Consola de Gás Sinérgica
Water Secondary Console para um corte perfeito de alumínio e aço
Os nossos produtos têm homologações e aprovações internacionais
Download
PROFIBUS Manuais de instruções
(PDF, 256.5 KB)
HQC catalogue
(PDF, 11.8 MB)
IT/EN
Eco Energy Card
(PDF, 129.5 KB)
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 28.3 MB)
7 languages
CANopen / EtherCAT Manuais de instruções
(PDF, 399.9 KB)
Peças sobresselentes e assistência
Utilize os nossos rápidos serviços de assistência, manutenção e fornecimento de peças sobresselentes, para garantir a continuidade da sua produção.
Prolongue a garantia!
Acabou de adquirir um novo gerador Cebora de soldadura? Prolongue a garantia de 12 para 24 meses, registando o produto no prazo de 15 dias.

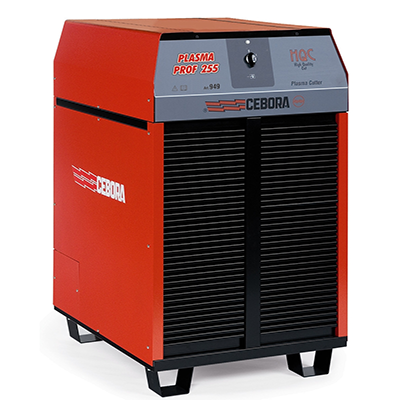

PLASMA PROF 255 HQC
Gerador multitensão trifásico para o corte com plasma de Alta Qualidade (High Quality Cutting) com a tecnologia 'Chopper', completo de grupo de arrefecimento com equipamento automático para corte com plasma, com os seguintes tipos de conexão: configuração em pantógrafo ou em robô, com interface analógica ou digital.
- Microprocessador ARM de última geração
- Plataforma hardware e software totalmente nova e fiável
- Flexibilidade na regulação da corrente de corte
- Porta USB para atualizar o sistema Corte com Plasma
- Tocha CP 450G compatível com todos os geradores HQC CEBORA, quer para corte 2D, quer para 3D, até 45° de inclinação
- Consola do gás Manual PGC de tipo Sinérgico: concebida para gerir os parâmetros de corte de modo user-friendly e rigorosamente à prova de erros
- Consola do gás Automática APGC para o controlo, em tempo real, de todos os fluxos de gás e a passagem automática entre corte e marcação
- HQC CONTROL PANEL, para equipamentos automáticos não totalmente integrados, painel de controlo remoto digital tátil para a programação do processo de corte
- Water Secondary Console, para o corte com plasma de Aço Inoxidável e Alumínio, utilizando água como fluido secundário, quer com Consola de Gás Manual, quer Automática
- Unidade que integra HF e Válvulas do Gás permitindo reduzir a quantidade de componentes instalados no gantry, e utilizar uma única tocha de plasma CP 450G, curta, para qualquer dimensão do pantógrafo
--
- Art. 949.00 Gerador com interface analógica
- Art. 949.40 Gerador com interface digital CANopen
- Art. 949.41 Gerador com interface digital PROFIBUS
- Art. 949.42 Gerador com interface digital DeviceNet
- Art. 949.43 Gerador com interface digital EtherCAT
- Art. 949.44 Gerador com interface digital EtherNet/IP
Consumíveis especiais para Mild Steel:
- 50 A Speed, para aumentar a velocidade de corte, mantendo o máximo do desempenho
- 120 A EXP (EXtreme Piercing) para afundar em grandes espessuras sem ser necessário aumentar o equipamento plasma HQC relativamente às exigências diárias de produção
- 250 A QPC (Quality Production Cutting) para obter o melhor compromisso entre qualidade e produtividade
| Art. | 949 | Dados técnicos |  |
|---|---|---|---|
 |
220/230 V |
Alimentação trifásica |
|
 |
175 A |
Fusível retardado |
|
 |
46 kW |
Potência máx. de instalação |
|
 |
51 kVA 100% |
Potência consumida |
|
 |
5 A ÷ 250 A |
Campo de regulação da corrente |
|
 |
250 A 100% |
Fator de serviço (10 min. 40ºC) |
|
 |
ELECTRONIC |
Regulação contínua Stepless regulation |
|
 |
IP21S |
Grau de proteção |
|
 |
406 kg |
Peso |
|
 |
685x995x1255 mm |
Dimensões (CxPxH) |
|
-
Tocha CEBORA CP 450 G BLINDADA para Robô
[Art. 1223.02] -
Tocha CEBORA CP 450 G BLINDADA para CNC (294 mm)
[Art. 1224] -
Tocha CEBORA CP 450 G BLINDADA para CNC (386 mm)
[Art. 1225] -
APGC - Consola do gás automática
[Art. 466.01] -
PGC-D Console de gás manual
[Art. 480] -
PGC-H2 Console de gás manual
[Art. 487] -
Unidade de acendimento HV 19/1
[Art. 464] -
Unidade de válvulas do gás
[Art. 469] -
Unidade HF + válvulas do gás (Robô)
[Art. 462] -
Unidade HF + válvulas do gás (CNC)
[Art. 459] -
WSC - Water Secondary Console
[Art. 485] -
Painel remoto para Consola de Gás Automática
[Art. 460.01] -
Líquido de arrefecimento
[Art. 1514] -
Conexão da ligação entre o gerador e a consola
[Art. 1189] -
Conexão do gás entre a consola e a unidade das válvulas do gás
[Art. 1166] -
Conexão entre o gerador e a unidade de acendimento (HQC 120A e HQC 250A)
[Art. 1169] -
Conexão entre o gerador e o painel
[Art. 1199] -
Cabo de massa (12 m - 70 mm²)
[Art. 1289.10] -
Kit de interface analógica avançada
[Art. 425]
CONFIGURAÇÃO DO SISTEMA EM PANTÓGRAFO
- [Art. 1224 - 1225] Tocha reta CEBORA CP 450G blindada com punho curto (294 mm) ou comprido (386 mm)
- [Art. 470] Consola de gás manual ou [Art. 466] Consola de gás automática
- [Art. 469] Unidade de válvulas do gás + [Art. 464] Unidade de ignição HV 19/1 ou [Art. 459] Unidade de ignição / válvula do plasma HV 19/PVC
- [Art. 1166] Conexão do gás entre a consola [Art. 470/ 466] e unidade da válvula do gás
- [Art. 1169] Conexão entre o gerador e a unidade de ignição (HQC 120A e HQC 250A)
- [Art. 1189] Conexão de ligação entre o gerador e a consola
CONFIGURAÇÃO EM PANTÓGRAFO COM INTERFACE ANALÓGICA
CONFIGURAÇÃO EM PANTÓGRAFO COM INTERFACE DIGITAL
CONFIGURAÇÃO DO SISTEMA EM ROBÔ
- [Art. 1223.02] Tocha reta CEBORA CP450 G blindada com punho curto (294 mm). Comprimento 1,5 m. N.B. Outros comprimentos por encomenda
- [Art. 470] Consola de gás manual ou [Art. 466] Consola de gás automática
- [Art. 462] Unidade HF + válvulas do gás
- [Art. 1166] Conexão do gás entre a consola e as unidades e válvulas
- [Art. 1169] Conexão entre o gerador e a unidade de ignição
- [Art. 1189] Conexão de ligação entre o gerador e a consola
