PLASMA PROF 420 HQC

[Art. 960]

GERADOR MULTITENSÃO TRIFÁSICO PARA O CORTE COM PLASMA DE ALTA QUALIDADE



icons8-ruler-45.png Capacidade de afundamento:

Mild Steel

Stainless Steel

Aluminium

O2-Air

H35-N2

N2 -H2O

H35-N2

N2 - H2O

50 mm

40 mm

n.d.

40 mm

n.d.

Vantagens

Poucos segundos para atualizar o software

Possibilidade de escolher ainterface

Programação simples graças à  Consola de Gás Sinérgica

Consola secundária a água para um corte perfeito em alumínio e aço

 Os nossos produtos têm homologações e aprovações internacionais



Download

Manuale di Istruzioni / Instruction manual
(PDF, 35.7 MB) IT/EN
PROFIBUS Manuais de instruções
(PDF, 256.5 KB)
HQC catalogue
(PDF, 11.8 MB) IT/EN
Eco energy Card
(PDF, 129.8 KB)
CANopen / EtherCAT Manuais de instruções
(PDF, 399.9 KB)

Peças sobresselentes e assistência

Utilize os nossos rápidos serviços de assistência, manutenção e fornecimento de peças sobresselentes, para garantir a continuidade da sua produção.

Solicite assistência Peças sobresselentes originais

Prolongue a garantia!

Acabou de adquirir um novo gerador Cebora de soldadura? Prolongue a garantia de 12 para 24 meses, registando o produto no prazo de 15 dias.

Registe o produto

Escolher Corte com plasma Cebora

Onde encontrar
Contate-Nos
Solicite uma demonstração

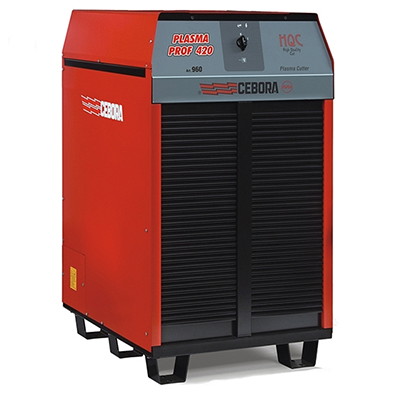

PLASMA PROF 420 HQC

Gerador multitensão trifásico (380/400V-415/440V 50/60Hz) para o corte com plasma de Alta Qualidade (High Quality Cutting) com a tecnologia 'Chopper', com equipamento automático para corte com plasma, com os seguintes tipos de conexão: configuração em pantógrafo ou em robô, com interface analógica ou digital. SEM grupo de arrefecimento.

  • Microprocessador ARM de última geração
  • Plataforma hardware e software totalmente nova e fiável
  • Flexibilidade na regulação da corrente de corte
  • Porta USB para atualizar o sistema Corte com Plasma

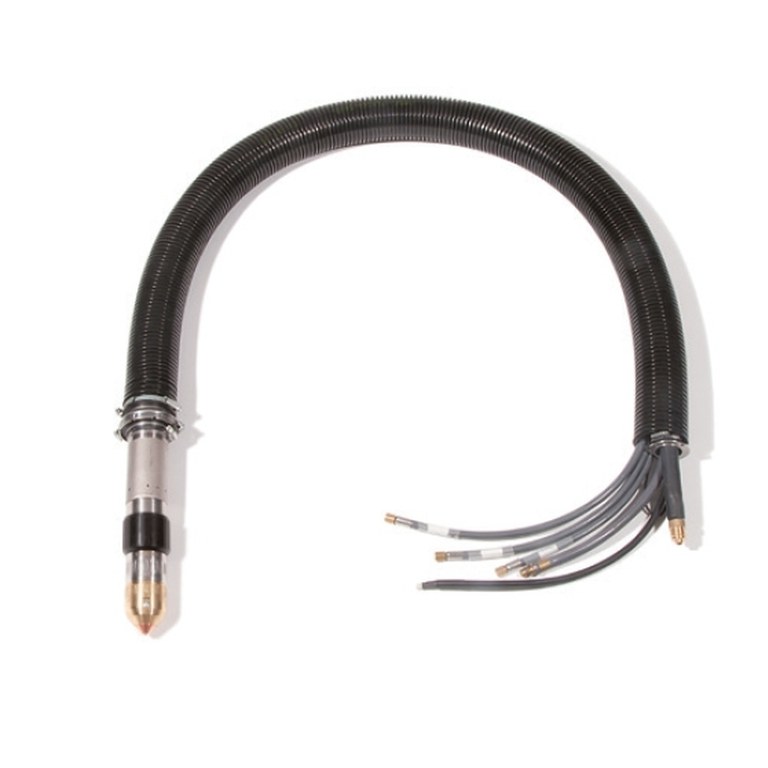

  • Tocha CP 450G compatível com todos os geradores HQC CEBORA, quer para corte 2D, quer para 3D, até 45° de inclinação

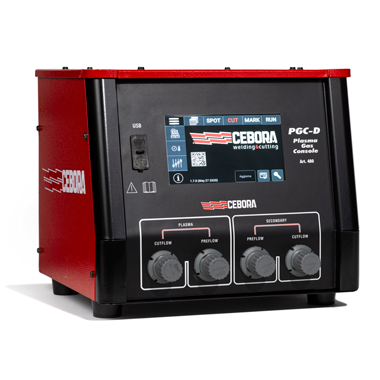

  • Consola do gás Manual PGC de tipo Sinérgico: concebida para gerir os parâmetros de corte de modo user-friendly e rigorosamente à prova de erros
  • Consola do gás Automática APGC para o controlo, em tempo real, de todos os fluxos de gás e a passagem automática entre corte e marcação

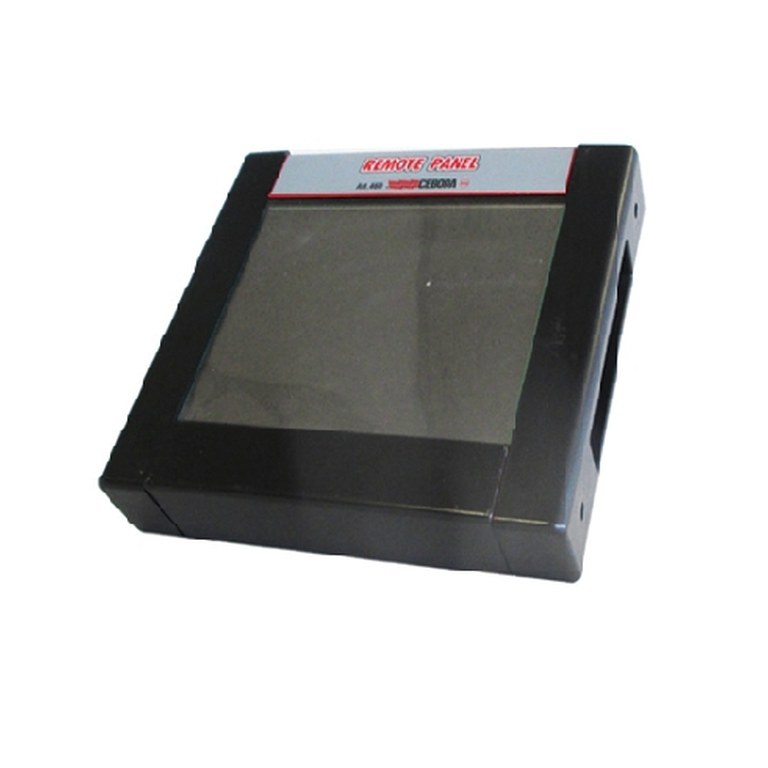

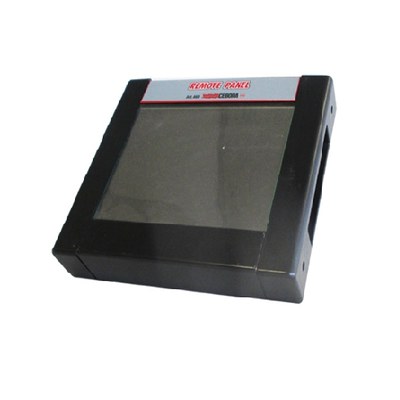

  • HQC CONTROL PANEL, para equipamentos automáticos não totalmente integrados, painel de controlo remoto digital tátil para a programação do processo de corte

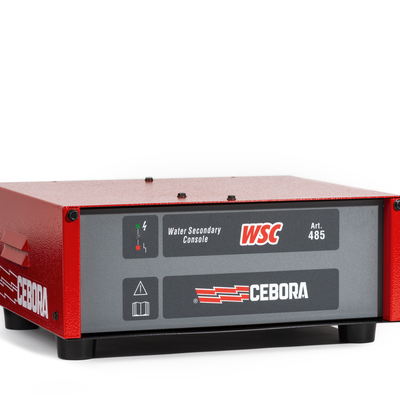

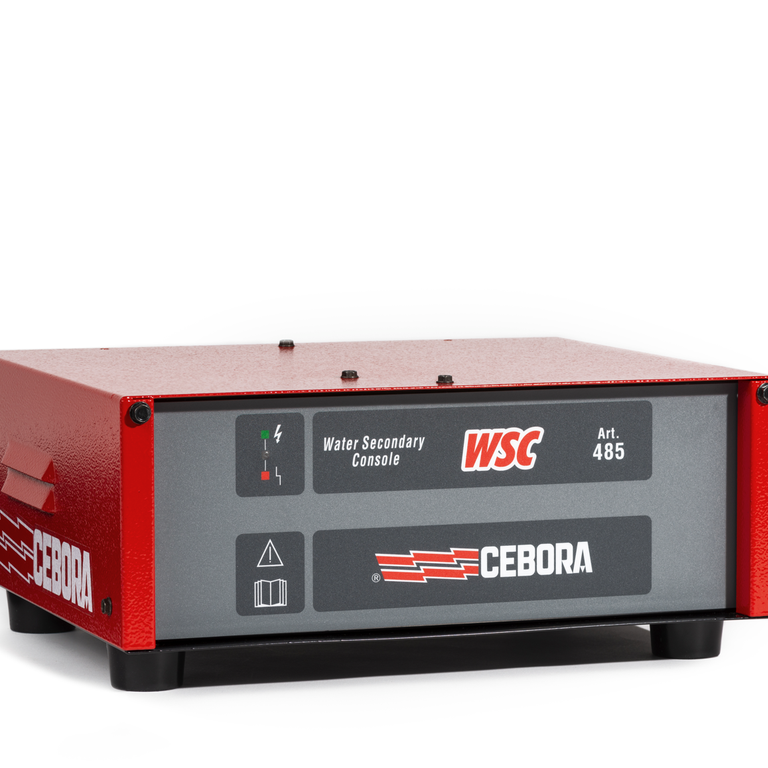

  • Water Secondary Console, para o corte com plasma de Aço Inoxidável e Alumínio, utilizando água como fluido secundário, quer com Consola de Gás Manual, quer Automática
  • Unidade que integra HF e Válvulas do Gás permitindo reduzir a quantidade de componentes instalados no gantry, e utilizar uma única tocha de plasma CP 450G, curta, para qualquer dimensão do pantógrafo

--

  • Art. 960.00 Gerador completo com interface analógica
  • Art. 960.40 Gerador completo, com interface digital CANopen
  • Art. 960.41 Gerador completo, com interface digital PROFIBUS
  • Art. 960.42 Gerador completo, com interface digital DeviceNet
  • Art. 960.43 Gerador completo, com interface digital EtherCAT
  • Art. 960.44 Gerador completo, com interface digital EtheNet/IP

Consumíveis especiais para Mild Steel:

  • 50 A Speed, para aumentar a velocidade de corte, mantendo o máximo do desempenho
  • 120 A EXP (EXtreme Piercing) para afundar em grandes espessuras sem ser necessário aumentar o equipamento plasma HQC relativamente às exigências diárias de produção
  • 250 A QPC (Quality Production Cutting) para obter o melhor compromisso entre qualidade e produtividade

Art. 960 Dados técnicos

380/400 V
415/440 V
50/60 Hz
± 10%

Alimentação trifásica
Three phase input

175 A
175/ 150 A

Fusível retardado
Fuse rating (slow blow)

81 kW

Potência máx. de instalação
Max. installed power

90 kVA 100%

Potência consumida
Input power

5 A ÷ 420 A

Campo de regulação da corrente
Current adjustment range

420 A 100%

Fator de serviço (10 min. 40ºC)
Segundo as normas IEC 60974-1
Duty Cycle (10 min.40°C)
According to IEC 60974-1

ELECTRONIC

Regulação contínua

Stepless regulation

IP21S

Grau de proteção
Protection class

721 kg

Peso
Weight

900x976x1376 mm

Dimensões (CxPxH)
Dimensions (WxLxH)

CONFIGURAÇÃO DO SISTEMA EM PANTÓGRAFO

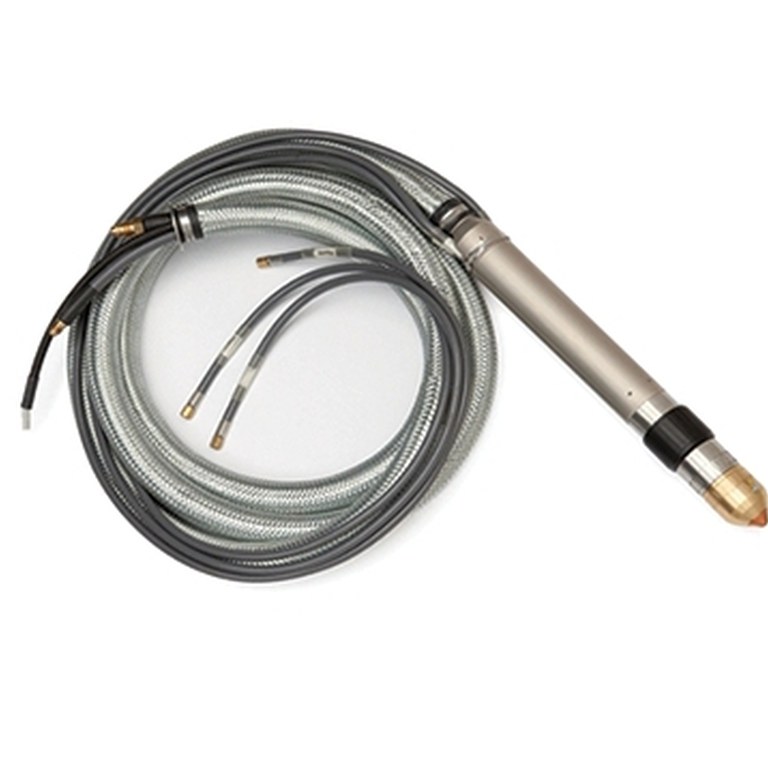

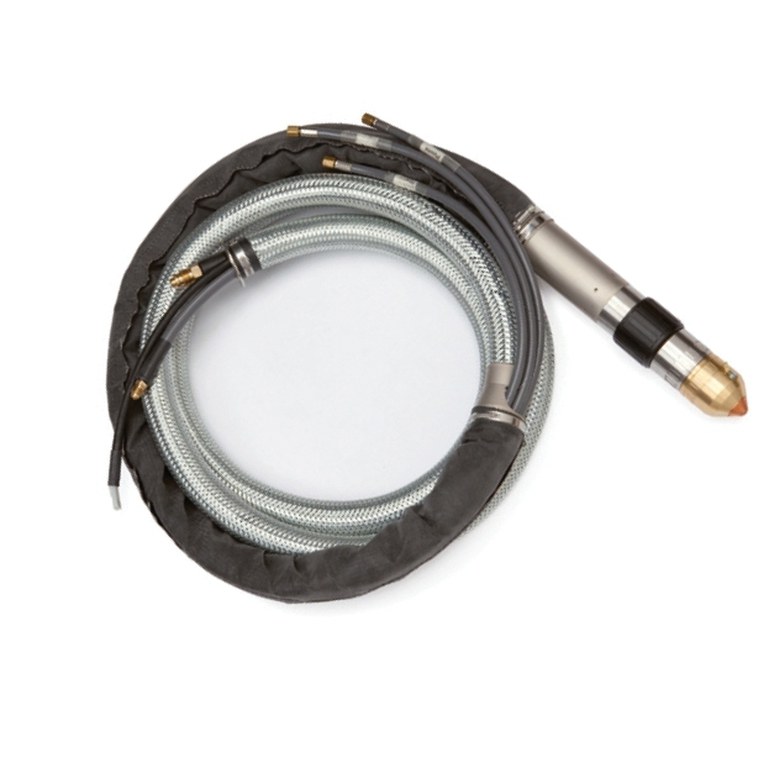

  • [Art. 1223.02] Tocha reta CEBORA CP450 G para ROBÔ. Tomada fixa.Escudo com punho curto (294 mm).  Comprimento 1,5 m. N.B. Outros comprimentos por encomenda

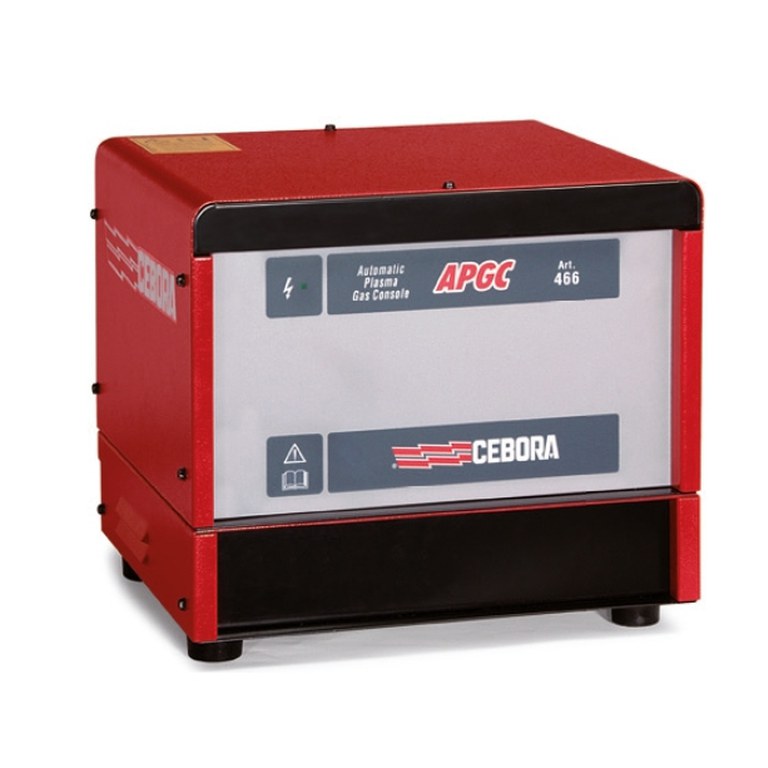

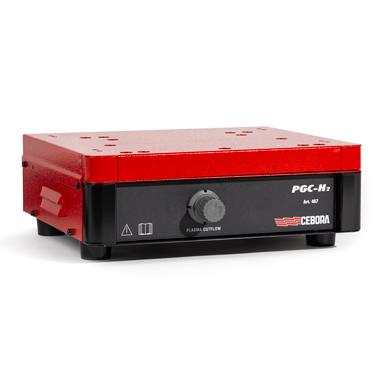

  • [Art. 470] Consola de gás manual ou [Art. 466] Consola de gás automática

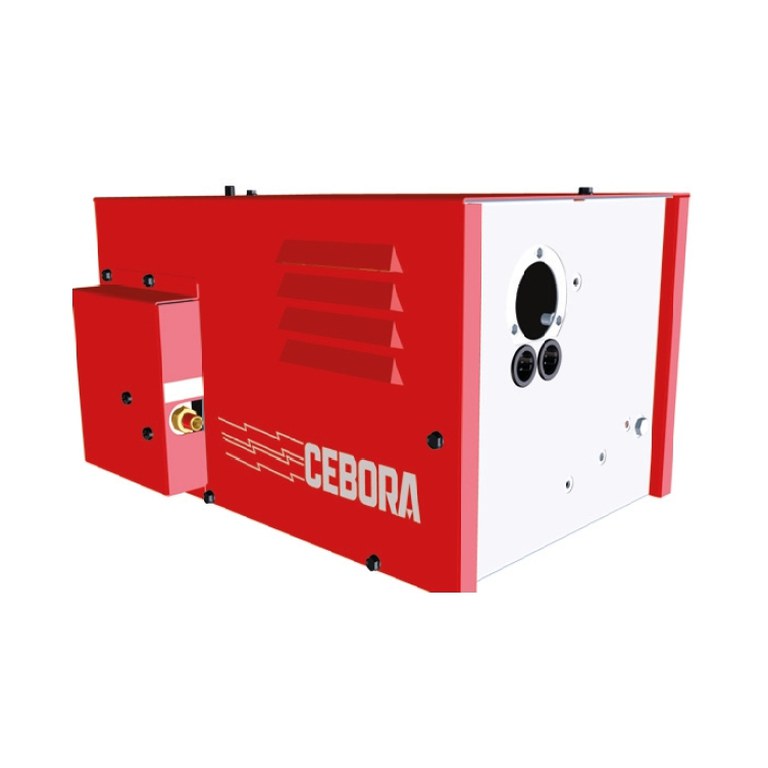

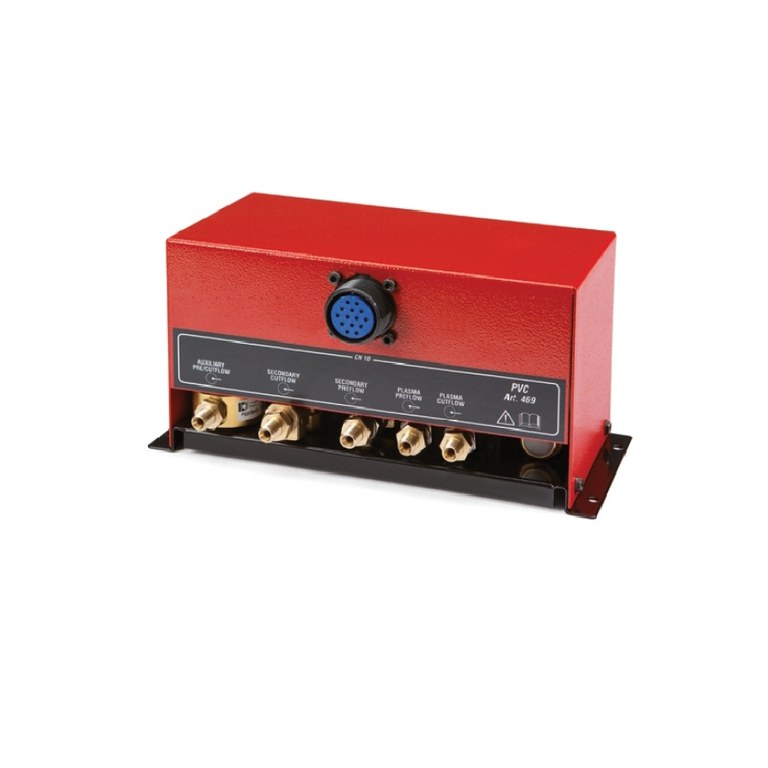

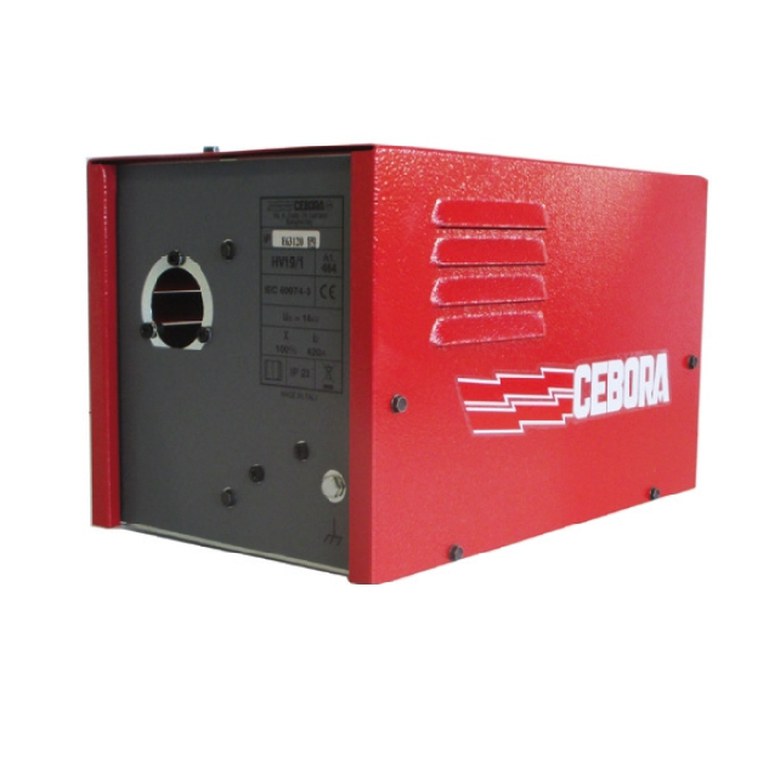

  • [Art. 469] Unidade de válvulas do gás +  [Art. 464] Unidade de ignição HV 19/1  ou  [Art. 459] Unidade de ignição / válvula do plasma HV 19/PVC

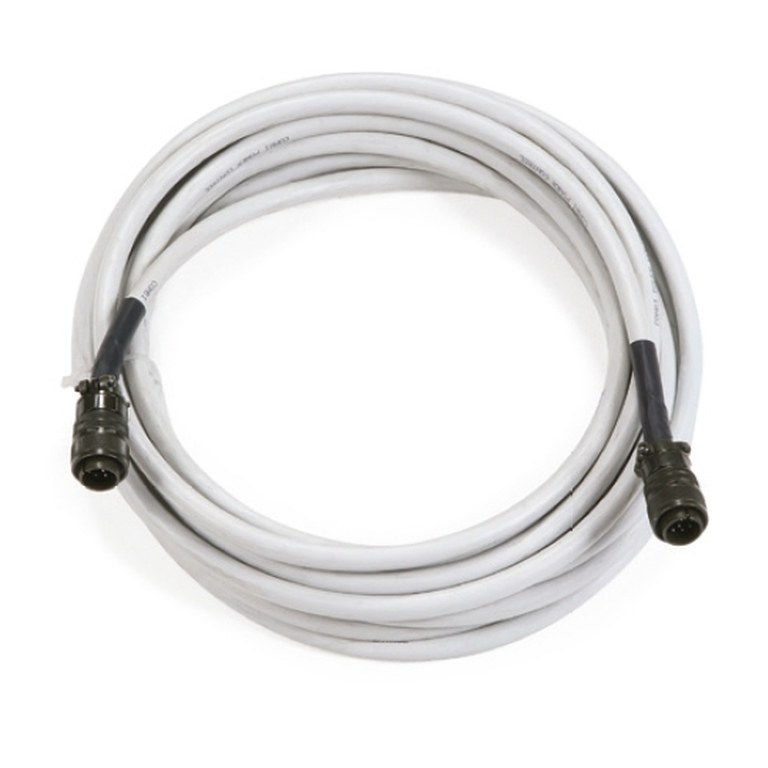

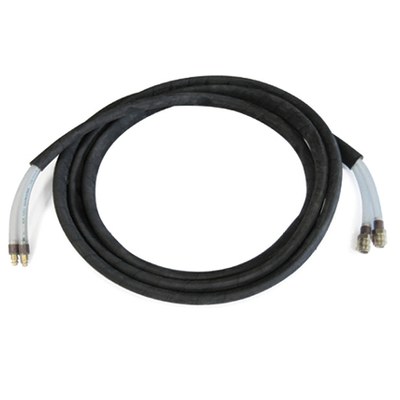

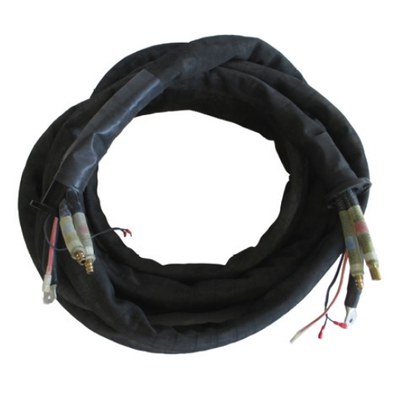

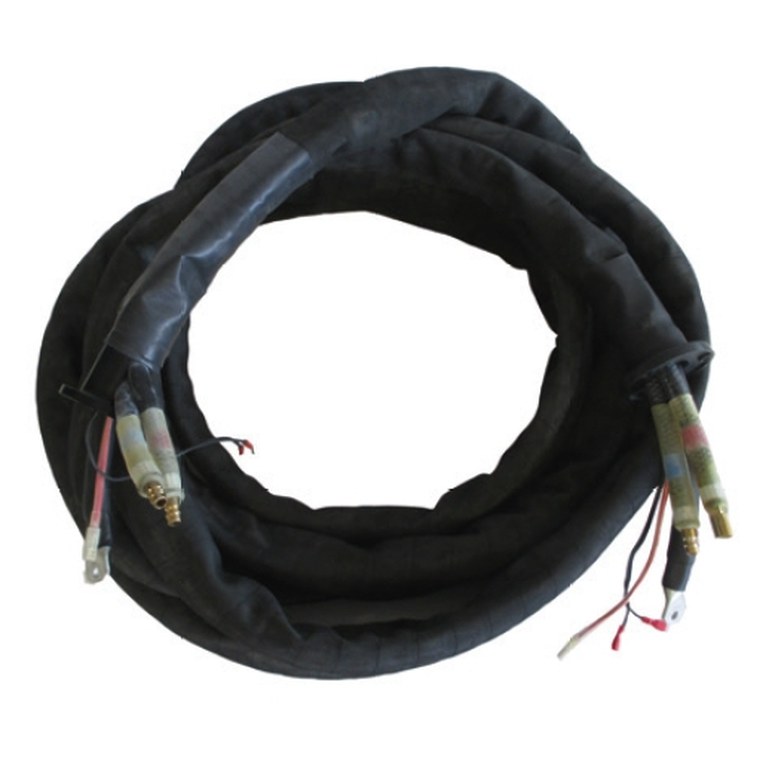

  • [Art. 1166] Conexão do gás entre a consola [Art. 470/ 466] e unidade da válvula do gás

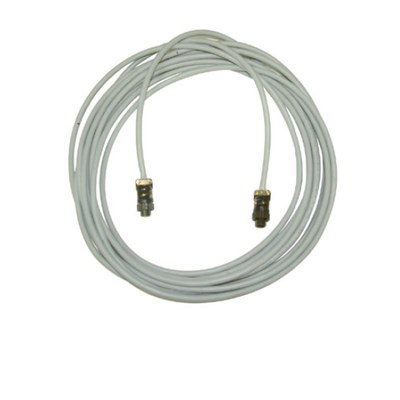

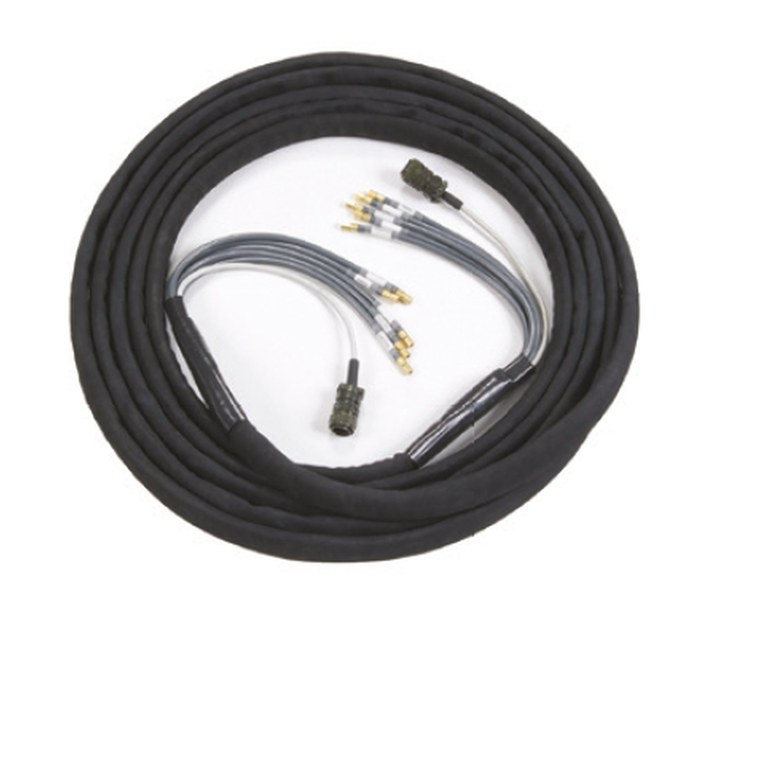

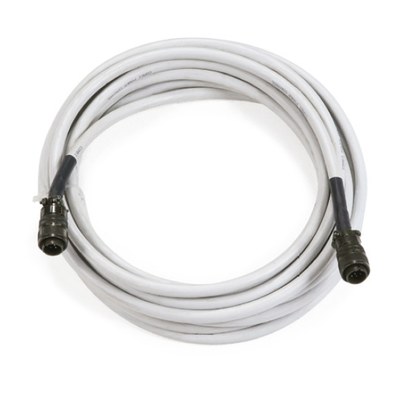

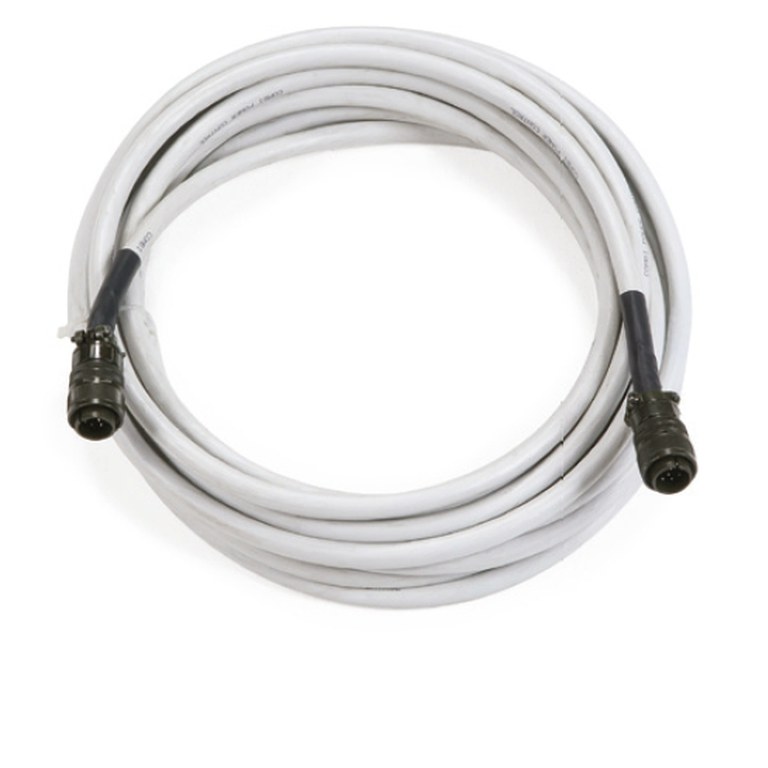

  • [Art. 1159] Conexão entre o gerador e a unidade de ignição (HQC 120A e HQC 250A)

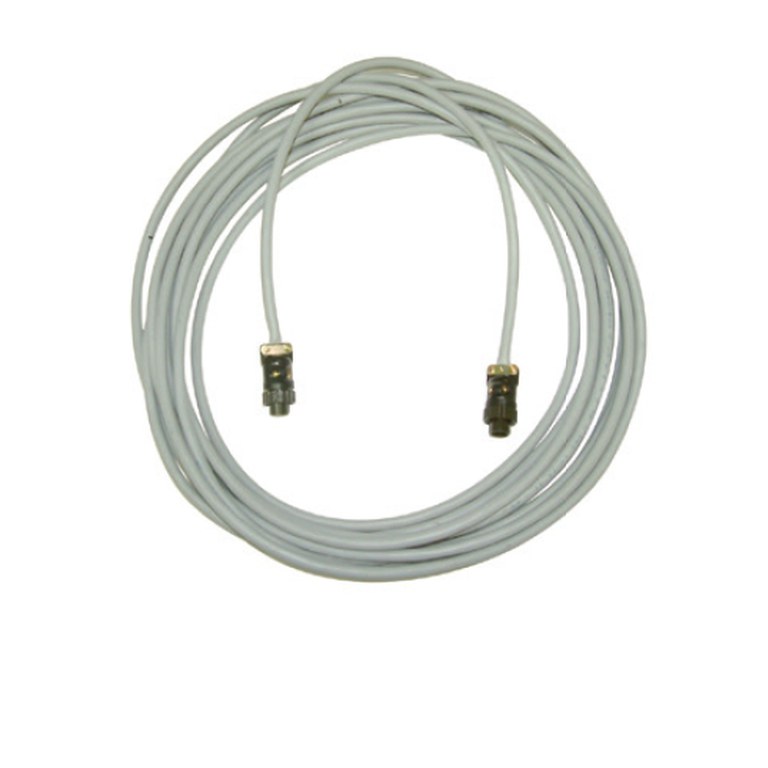

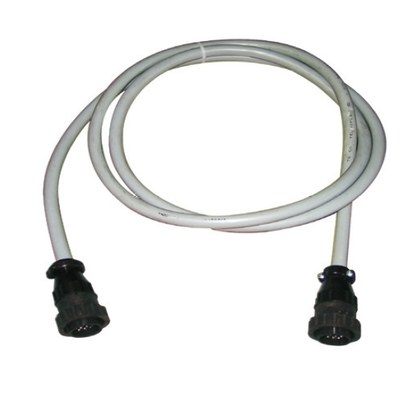

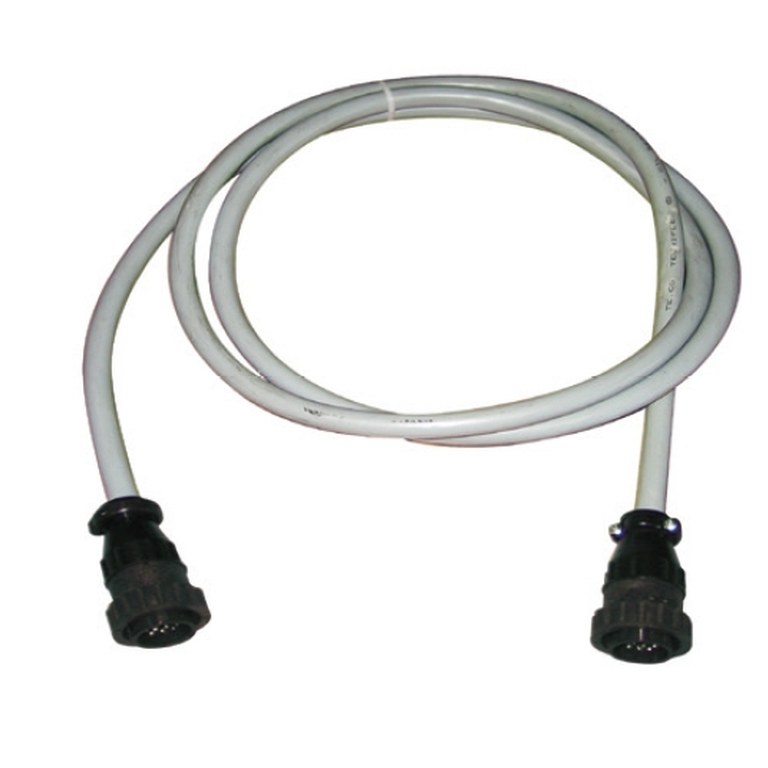

  • [Art. 1189] Conexão de ligação entre o gerador e a consola

CONFIGURAÇÃO EM PANTÓGRAFO COM INTERFACE ANALÓGICA


CONFIGURAÇÃO EM PANTÓGRAFO COM INTERFACE DIGITAL

CONFIGURAÇÃO DO SISTEMA EM ROBÔ

  • [Art. 1223.02] Tocha reta CEBORA CP450 G para ROBÔ. Tomada fixa.Escudo com punho curto (294 mm). Comprimento 1,5 m. N.B. Outros comprimentos por encomenda
  • [Art. 470] Consola de gás manual ou [Art. 466] Consola de gás automática

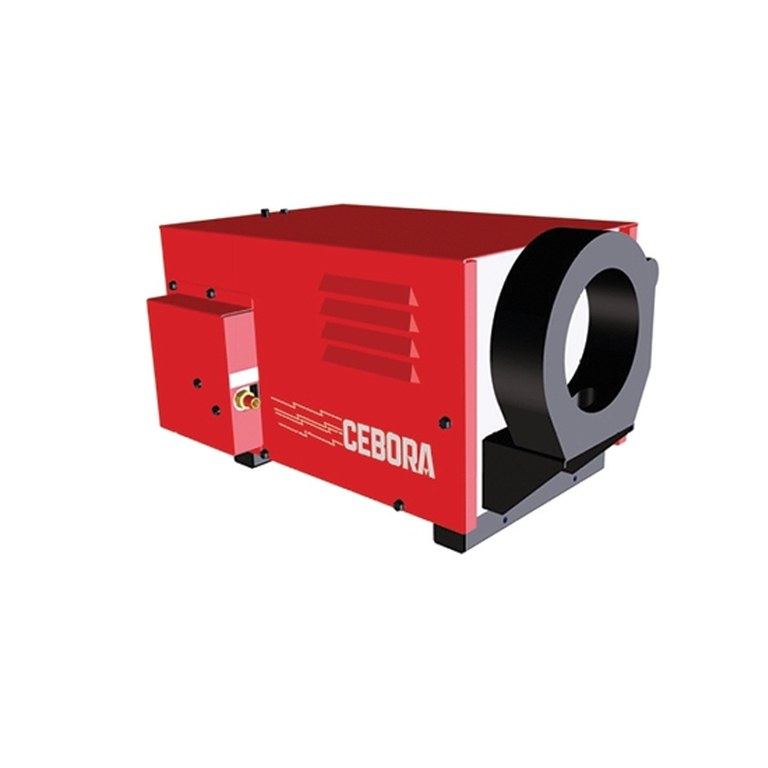

  • [Art. 462] Unidade HF + válvulas do gás
  • [Art. 1166] Conexão do gás entre a consola [Art. 470/ 466] e unidade da válvula do gás
  • [Art. 1159]Conexão entre o gerador e a unidade de ignição
  • [Art. 1189] Conexão de ligação entre o gerador e a consola
