PLASMA PROF 255 HQC

[Art. 949]

GENERATORE MULTITENSIONE TRIFASE PER IL TAGLIO AL PLASMA DI ALTA QUALITA'

Vantaggi

Pochi secondi per aggiornare i software

Possibilità di scegliere l’interfaccia

Programmazione semplice grazie alla Gas Console Sinergica

Water Secondary Console per un taglio perfetto di alluminio e acciaio

 I nostri prodotti vantano omologazioni e approvazioni internazionali



Scegli il Taglio Plasma Cebora

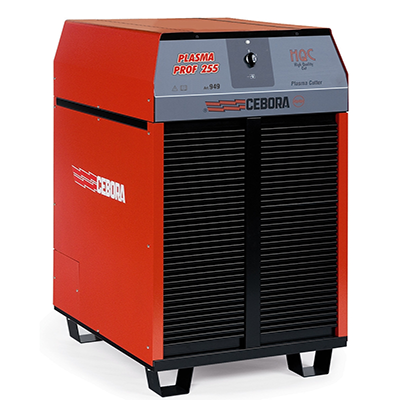

PLASMA PROF 255 HQC

Generatore multitensione trifase per il taglio plasma di Alta Qualità (High Quality Cutting) con tecnologia 'Chopper' completo di gruppo di raffreddamento. Disponibile con le seguenti tipologie di collegamento: configurazione su pantografo o su robot con interfaccia analogica o digitale

  • Microprocessore ARM di ultima generazione
  • Piattaforma hardware e software totalmente nuova e affidabile
  • Flessibilità nella regolazione della corrente di taglio
  • Porta USB per aggiornare il sistema Taglio Plasma
  • Torcia CP 450G compatibile con tutti i generatori HQC CEBORA sia per taglio 2D che 3D fino a 45° di inclinazione
  • Gas Console Manuale PGC di tipo Sinergico: ideata per gestire i parametri di taglio in maniera user-friendly ed assolutamente a prova di errore
  • Gas Console Automatica APGC per il controllo in tempo reale di tutti i flussi di gas ed il passaggio automatico tra taglio e marcatura
  • HQC CONTROL PANEL per utilizzare la APGC programmando il processo di taglio tramite pannello remoto touch-screen, senza dover sviluppare e integrare alcuna interfaccia utente nel CN
  • Water Secondary Console, per il taglio plasma di Acciaio Inox e Alluminio utilizzando l'acqua come fluido secondario, sia con Gas Console Manuale che Automatica
  • Unità che integra HF e Valvole Gas permettendo sia di limitare la quantità dei componenti installati sul gantry, che di utilizzare un'unica torcia plasma CP 450G corta per qualunque dimensione del pantografo

--

  • Art. 949.00 Generatore con interfaccia analogica
  • Art. 949.40 Generatore con interfaccia digitale CANopen
  • Art. 949.41 Generatore con interfaccia digitale PROFIBUS
  • Art. 949.42 Generatore con interfaccia digitale  DeviceNet
  • Art. 949.43 Generatore con interfaccia digitale EtherCAT

Consumabili speciali per Mild Steel:

  • 50A Speed, per aumentare la velocità di taglio mantenendo il massimo delle prestazioni
  • 120A EXP (EXtreme Piercing) per sfondare grossi spessori senza dovere sovradimensionare l'impianto plasma HQC rispetto alle esigenze quotidiane della produzione
  • 250A QPC (Quality Production Cutting) per ottenere il miglior compresso tra qualità e produttività

Art. 949 Dati tecnici

220/230 V
380/400 V
415/440 V
50/60 Hz

± 10%

Alimentazione trifase
Three phase input

175 A
95/90 A
90/80 A

Fusibile ritardato
Fuse rating (slow blow)

46 kW

Potenza di installazione max
Max. installed power

51 kVA 100%

Potenza assorbita
Input power

5 A ÷ 250 A

Campo di regolazione della corrente
Current adjustment range

250 A 100%

Fattore di servizio (10 min. 40° C)
Secondo norme IEC 60974-1
Duty Cycle (10 min.40°C)
According to IEC 60974-1

ELECTRONIC

Regolazione continua

Stepless regulation

IP21S

Grado di protezione
Protection class

406 kg

Peso
Weight

685x995x1255 mm

Dimensioni (LxPxH)
Dimensions (WxLxH)

CONFIGURAZIONE SISTEMA SU PANTOGRAFO

  • [Art. 1224 - 1225] Torcia diritta CEBORA CP 450G. Schermata con impugnatura corta (294 mm) o lunga (386 mm)
  • [Art. 470] Console gas manuale oppure [Art. 466] Console gas automatica
  • [Art. 469] Unità valvole gas +  [Art. 464] Unità accensione HV 19/1 oppure [Art. 459] Unità accensione con valvole plasma HV 19/PVC
  • [Art. 1166] Connessione tra console gas [Art. 470/ 466] e unità valvola gas
  • [Art. 1169] Connessione tra generatore e unità di accensione
  • [Art. 1189] Connessione tra generatore e console
  • [Art. 1200] Connessione tra CNC e generatore  (solo per interfaccia digitale)
  • [Art 460.01] Pannello remoto per Console Gas Automatica

CONFIGURAZIONE SU PANTOGRAFO CON INTERFACCIA ANALOGICA


CONFIGURAZIONE SU PANTOGRAFO CON INTERFACCIA DIGITALE



 CONFIGURAZIONE SISTEMA SU ROBOT

  • [Art. 1223.02] Torcia diritta CEBORA CP450 G schermata con impugnatura corta (294 mm).  Lunghezza 1,5 m. N.B. Altre lunghezze su richiesta
  • [Art. 470] Console gas manuale oppure [Art. 466] Console gas automatica
  • [Art. 462] Unità HF + valvole gas
  • [Art. 1166] Connessione tra console gas e unità valvole gas
  • [Art. 1169] Connessione tra generatore e unità di accensione
  • [Art. 1189] Connessione tra generatore e console
  • [Art. 1200] Connessione tra CNC e generatore
  • [Art 460.01] Pannello remoto per Console Gas Automatica
