PLASMA PROF 300 HQC

[Art. 969]

ТРЕХФАЗНЫЙ ГЕНЕРАТОР ДЛЯ ВЫСОКОКАЧЕСТВЕННОЙ ПЛАЗМЕННОЙ РЕЗКИ С РАЗНЫМ ЭКСПЛУАТАЦИОННЫМ НАПРЯЖЕНИЕМ



icons8-ruler-45.png Quality piercing:

Mild Steel

Stainless Steel

Aluminium

O2-Air

H35-N2

N2 -H2O

H35-N2

N2 - H2O

50 mm

35 mm

30 mm

30 mm

30 mm

Преимущества

Обновление программного обеспечения за несколько секунд

Возможность выбора интерфейса

Новая модульная ручная газовая консоль PGC-D

PGC-H2 и WSC для обеспечения наилучших показателей сокращения выбросов СО и АЛ стали

Наша продукция имеет международные одобрения и сертификаты.



Download

Storia degli aggiornamenti / Update history - Rel. 15 (24/10/2024)
(PDF, 173.7 KB)
Manuale di Istruzioni / Instruction manual / Manual de instrucciones
(PDF, 32.4 MB)
PROFIBUS Instruction Manual
(PDF, 256.5 KB)
каталоги HQC 2023
(PDF, 3.4 MB)
Eco Energy Card
(PDF, 129.5 KB)
CANopen / EtherCAT Instruction Manuals
(PDF, 399.9 KB)

Запасные части и техпомощь

Доверьтесь нашему оперативному сервису по предоставлению техобслуживания, ремонта и поставке запасных частей, чтобы обеспечить непрерывность своих рабочих процессов.

Запросить помощь Оригинальные запчасти

Продлите гарантию!

Вы только что купили новый сварочный генератор Cebora? Продлите гарантию на срок от 12 до 24 месяцев, зарегистрировав свое изделие в течение 15 дней.

Зарегистрировать изделие
Youtube video

выберите Плазменная резка Cebora

Вы заинтересованы в продукте? Узнайте, где найти и как связаться с дилером Cebora!
Где его найти
Вам нужно больше информации? Свяжитесь с нами, и наша служба поддержки с радостью решит все ваши сомнения.
Связаться с нами
Вы заинтересованы в продукте, но хотели бы получить дополнительные гарантии, чтобы узнать, подходит ли он вам?
Заказать демо

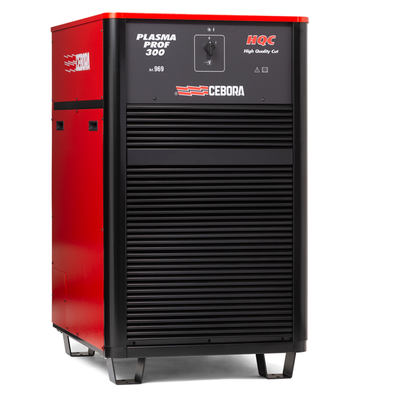

PLASMA PROF 300 HQC

Трехфазный генератор с разным эксплуатационным напряжением (230/400/400 В 50/60 Гц) для высококачественной плазменной резки (High Quality Cutting) с автоматической системой плазменной резки со следующими типами подключений: конфигурация для работы с пантографом или роботизированным манипулятором, с аналоговым или цифровым интерфейсом. БЕЗ системы охлаждения

  • Микропроцессор ARM последнего поколения.
  • Новейшая и надежная аппаратно-программная платформа.
  • Гибкость в регулировке тока резки.
  • USB-порт для обновления системы плазменной резки.
  • Горелка CP 455G для 2D, 3D и роботизированной резки под углом до 55°
  • Новая ручная газовая консоль с модульной системой, состоящей из трех блоков, из которых два факультативно:
    • PGC-D: основная консоль с 7" сенсорной панелью и USB порт для программирования параметров резки для любой возможной комбинации материала и газа.
    • PGC-H2: консоль, предназначенная для резки нержавеющей стали и алюминия смесями водорода.
    • WSC: консоль, предназначенная для резки нержавеющей стали и алюминия с помощью водяных смесей,
  • Автоматическая газовая консоль APGC для контроля в режиме реального времени всех газовых потоков и автоматического переключения между резкой и маркировкой.
  • ПАНЕЛЬ УПРАВЛЕНИЯ HQC,  для не полностью интегрированных автоматических систем.  Цифровая панель дистанционного управления с сенсорным экраном для программирования процесса резки.

  • Арт. 969.00 Генератор с аналоговым интерфейсом
  • Арт. 969.40 Генератор с цифровым интерфейсом CANopen
  • Арт. 969.41 Генератор с цифровым интерфейсом PROFIBUS
  • Арт. 969.42 Генератор с цифровым интерфейсом DeviceNet
  • Aрт. 969.43 Генератор с цифровым интерфейсом EtherCAT
  • Aрт. 969.44 Генератор с цифровым интерфейсом EtherNet/IP

Art. 969

230 V
400 V
440 V
50/60 Hz
± 10%

Трехфазное питание
Three phase input

200 A
125 A
100 A

Предохранитель с задержкой срабатывания
Fuse rating (slow blow)

66 kVA ± 10%

Макс. установочная мощность CP 455G
Max. input power with CP455G

10 A ÷ 300 A

Диапазон регулировки тока
Current adjustment range

300 A 100%

Сервис-фактор (10 мин 40°C)
В соответствии с требованиями стандарта IEC 60974-1
Duty Cycle (10 min.40°C)
According to IEC 60974-1

ELECTRONIC

Непрерывная регулировка
Stepless regulation

IP21S

Степень защиты
Protection class

450 kg

Вес
Weight

750x1370x1310 mm

Размеры (ДхШхВ)
Dimensions (WxLxH)

  • CEBORA CP 455G torch SHIELDED for Robot

    [Art. 1639]

  • CEBORA CP 455G torch (294 mm)

    [Art. 1640]

  • CEBORA CP 455G torch (386 mm)

    [Art. 1642]

  • PGC-D manual gas console

    [Art. 480]

  • APGC - Автоматическая газовая консоль

    [Art. 466.01]

  • Соединение для связи между генератором и консолью.

    [Art. 1189]

  • Блок газовых клапанов

    [Art. 469]

  • Газовое соединение между консолью и блоком газовых клапанов

    [Art. 1166]

  • Блок розжига HV 19/1

    [Art. 464]

  • Соединение между генератором и блоком розжига

    [Art. 1169]

  • Блок ВЧ + газовые клапаны (ЧПУ)

    [Art. 459]

  • Блок ВЧ + газовые клапаны (робот)

    [Art. 462]

  • PGC-H2 manual gas console

    [Art. 487]

  • WSC - Water Secondary Console

    [Art. 485]

  • Панель дистанционного управления для автоматической газовой консоли

    [Art. 460.01]

  • Соединение между генератором и панелью

    [Art. 1199]

  • Комплект расширенного аналогового интерфейса

    [Art. 425]

  • Заземляющий кабель (12 m - 70 mm²)

    [Art. 1289.10]

  • Охлаждающая жидкость

    [Art. 1514]

Плазменная система HQC с высокочастотным блоком и отдельными клапанами для пантографа

1     Generatore
       Power source

6    Unità accensione HF
      HF ignition unit

2     Console gas
       Gas console

7    Connessione Generatore-Unità accensione HF
     Power source-HF ignition unit connection

3     Connessione Generatore-Console gas
       Power source-Gas console connection

9    Torcia
      Torch

4      Unità valvole
        Valves unit

10    Console gas opzionale
        Optional gas console

5     Connessione Console gas-Unità valvole
       Gas console-Valves unit connection

11    Console acqua opzionale
       Optional water console



Плазменная система HQC с интегрированным высокочастотным блоком и клапанами для роботов

1    Generatore
      Power source

8    Unità integrata accensione HF +valvole
      Integrated HF ignition + Valves unit

2    Console gas
      Gas console

9   Torcia
     Torch

3    Connessione Generatore-Console gas
      Power source-Gas console connection

10  Console gas opzionale
      Optional gas console

5    Connessione Console gas-Unità valvole
      Gas console-Valves unit connection

11   Console acqua opzionale
       Optional water console

7    Connessione Generatore-Unità accensione HF
      Power source-HF ignition unit connection
