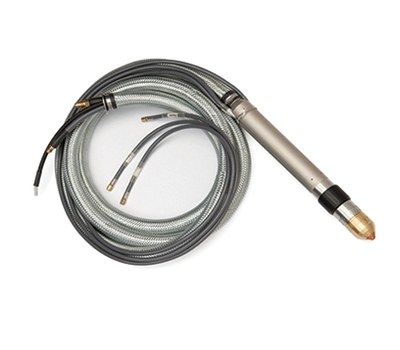

Горелка CEBORA CP 450 G Горелка для ЧПУ (386 mm)

[Art. 1225]

Горелка CEBORA CP 450 G BEVEL ЭКРАНИРОВАННАЯ для ЧПУ

  • [Арт. 1225.02] Экранированная горелка ( Арт. 459) для пантографа с ручной сменой головки (386 мм). Длина 1,5 м.
  • [Арт. 1225.05] Экранированная горелка для пантографа с ручной сменой головки (386 мм). Длина 5 м.
  • [Арт. 1225.07] Экранированная горелка для пантографа с ручной сменой головки (386 мм). Длина 7,5 м.
  • [Арт. 1225.15] Экранированная горелка для пантографа с ручной сменой головки (386 мм). Длина 15 м.
  • [Арт. 1225.50] Экранированная горелка для пантографа с ручной сменой головки (386 мм). Длина 12 м.

Download

CP 450 G complete consumables
(PDF, 1.3 MB)
Tabelle di Taglio / Cutting tables
(PDF, 3.8 MB) IT/EN
Торговая марка CP идентифицирует оригинальные расходные детали Cebora для плазменных генераторов.Компания Cebora настоятельно рекомендует использовать оригинальные расходные детали CP, поскольку только они способны гарантировать ожидаемые эксплуатационные параметры системы "генератор-горелка". Геометрия и выбор материалов расходных деталей CP определялись в контексте проектирования генератора и горелки и представляют собой идеальный компромисс между производительностью, надежностью и сроком службы изделия в полном соответствии со стандартами IEC 60974-7.

Art. 1224.05 - 1224.07 1225.05 - 1225.07 1222.02 - 1223.02 Технические данные

450 A 100%

Duty Cycle (10 min.40°C)
According to IEC 60974.1
5 m (16 ft) Torch length (art. 1224.05)
7.5 m (25 ft) Torch length (art. 1224.07)
5 m (16 ft) Torch length (art. 1225.05)
7.5 m (25 ft) Torch length (art. 1225.07)
1.6 m (6 ft) Torch length (art. 1222.02)
1.6 m (6 ft) Torch length (art. 1223.02)
7.570 kg Weight art. 1224.05
9.380 kg Weight art. 1224.07
7.980 kg Weight art. 1225.05
9.400 kg Weight art. 1225.07
5.000 kg Weight art. 1222.02
5.000 kg Weight art. 1223.02

Accessories and consumables for cutting mild steel with Air / Air

Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy
without consumables
1870 Confezione elettrodi (4 pz) Electrodes (4 pcs)
1872 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2851 Diffusore plasma Plasma swirl ring
2700 Confezione ugelli ø 0,8 mm (4 pz).
Uso da 40 a 50 A		 ø 0,8 mm nozzles (4 pcs).
To be used from 40 to 50 A
2701 Confezione ugelli ø 1,1 mm (4 pz).
Uso da 70 a 90 A		 ø 1,1 mm nozzles (4 pcs).
To be used from 70 to 90 A
2702 Confezione ugelli ø 1,3 mm (4 pz).
Uso da 110 a 120 A		 ø 1,3 mm nozzles (4 pcs).
To be used from 110 to 120 A
2900 Portaugello H2O H2O nozzle holder
2901 Portaugello H2O H2O nozzle holder
2950 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit

Accessories and consumables for cutting mild steel with O2 / O2

Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy
without consumables
1872 Confezione elettrodi (4 pz) Electrodes (4 pcs)
1879 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2851 Diffusore plasma Plasma swirl ring
2700 Confezione ugelli ø 0,8 mm (4 pz).
Uso da 40 a 50 A		 ø 0,8 mm nozzles (4 pcs).
To be used from 40 to 50 A
2717 Confezione ugelli ø 0,7 mm (4 pz).
Uso da 20 a 30 A		 ø 0,7 mm nozzles (4 pcs).
To be used from 20 to 30 A
2900 Portaugello H2O H2O nozzle holder
2905 Portaugello H2O H2O nozzle holder
2949 Protezione ugello Shield
2950 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Supporto protezione ugello Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit



Accessories and consumables for cutting mild steel with Air / Air

Art. Descrizione Description
1149 Corpo torcia mobile senza consumabili Removable torch head assy without consumables
1870 Confezione elettrodi (4 pz) Electrodes (4 pcs)
1874 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2361 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2850 Diffusore plasma Plasma swirl ring
2852 Diffusore plasma Plasma swirl ring
2854 Diffusore plasma Plasma swirl ring
2701 Confezione ugelli ø 1,1 mm (4 pz).
Uso da 70 a 90 A		 ø 1,1 mm nozzles (4 pcs).
To be used from 70 to 90 A
2702 Confezione ugelli ø 1,3 mm (4 pz).
Uso da 110 a 120 A		 ø 1,3 mm nozzles (4 pcs).
To be used from 110 to 120 A
2703 Confezione ugelli ø 1,6 mm (4 pz).
Uso da 180 a 200 A		 ø 1,6 mm nozzles (4 pcs).
To be used from 180 to 200 A
2705 Confezione ugelli ø 1,9 mm (4 pz).
Uso da 230 a 250 A		 ø 1,9 mm nozzles (4 pcs).
To be used from 230 to 250 A
2711 Confezione ugelli ø 3,0 mm (4 pz).
Uso da 380 a 400 A		 ø 3,0 mm nozzles (4 pcs).
To be used from 380 to 400 A
2716 Confezione ugelli ø 2,1 mm (4 pz).
Uso a 250 A. QPC (Taglio di qualità veloce)		 ø 2,1 mm nozzles (4 pcs).
To be used at 250 A. QPC (Quality production cutting)
2902 Portaugello H2O H2O nozzle holder
2903 Portaugello H2O H2O nozzle holder
2950 Protezione ugello Shield
2951 Protezione ugello Shield
2952 Protezione ugello Shield
2955 Protezione ugello Shield
2956 Protezione ugello - EXP (Sfondamento potenziato) Shield - EXP (EXtreme Piercing)
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit

Accessories and consumables for cutting inox with O2 / O2

Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy
without consumables
1872 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2851 Diffusore plasma Plasma swirl ring
2700 Confezione ugelli ø 0,8 mm (4 pz).
Uso da 20 a 30 A		 ø 0,8 mm nozzles (4 pcs).
To be used from 20 to 30 A
2901 Portaugello H2O H2O nozzle holder
2950 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit

Accessories and consumables for cutting inox with N2 / N2

Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy
without consumables
1871 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2851 Diffusore plasma Plasma swirl ring
2701 Confezione ugelli ø 1,1 mm (4 pz).
Uso da 70 a 90 A		 ø 1,1 mm nozzles (4 pcs).
To be used from 70 to 90 A
2702 Confezione ugelli ø 1,3 mm (4 pz).
Uso da 110 a 120 A		 ø 1,3 mm nozzles (4 pcs).
To be used from 110 to 120 A
2901 Portaugello H2O H2O nozzle holder
2950 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit

Accessories and consumables for cutting inox with F5 / N2

Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy
without consumables
1871 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2851 Diffusore plasma Plasma swirl ring
2701 Confezione ugelli ø 1,1 mm (4 pz).
Uso da 70 a 90 A		 ø 1,1 mm nozzles (4 pcs).
To be used from 70 to 90 A
2901 Portaugello H2O H2O nozzle holder
2950 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit



Accessories and consumables for cutting inox with H35 / N2

Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy without consumables
1871 Confezione elettrodi (4 pz) Electrodes (4 pcs)
1875 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2360 Confezione elettrodi (4 pz) Electrodes (4 pcs)
1628 Tubo acqua Water tube
2850 Diffusore plasma Plasma swirl ring
2853 Diffusore plasma Plasma swirl ring
2704 Confezione ugelli ø 1,7 mm (4 pz).
Uso da 110 a 120 A		 ø 1,7 mm nozzles (4 pcs).
To be used from 110 to 120 A
2706 Confezione ugelli ø 2,1 mm (4 pz).
Uso da 180 a 200 A		 ø 2,1 mm nozzles (4 pcs).
To be used from 180 to 200 A
2707 Confezione ugelli ø 2,5 mm (4 pz).
Uso da 230 a 250 A		 ø 2,5 mm nozzles (4 pcs).
To be used from 230 to 250 A
2713 Confezione ugelli ø 2,9 mm (4 pz).
Uso da 380 a 420 A		 ø 2,9 mm nozzles (4 pcs).
To be used from 380 to 420 A
2901 Portaugello H2O H2O nozzle holder
2903 Portaugello H2O H2O nozzle holder
2904 Portaugello H2O H2O nozzle holder
2952 Protezione ugello Shield
2954 Protezione ugello Shield
2955 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit

Accessories and consumables for cutting inox with N2 / H2O

Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy
without consumables
1871 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2364 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2856 Diffusore plasma Plasma swirl ring
2725 Confezione ugelli ø 0,9 mm (4 pz).
Uso a 50 A		 ø 0,9 mm nozzles (4 pcs).
To be used at 50 A
2726 Confezione ugelli ø 1,3 mm (4 pz).
Uso a 90 A		 ø 1,3 mm nozzles (4 pcs).
To be used at 90 A
2727 Confezione ugelli ø 1,5 mm (4 pz).
Uso a 120 A		 ø 1,5 mm nozzles (4 pcs).
To be used at 120 A
2729 Confezione ugelli ø 2,2 mm (4 pz).
Uso a 250 A		 ø 2,2 mm nozzles (4 pcs).
To be used at 250 A
2900 Portaugello H2O H2O nozzle holder
2950 Protezione ugello Shield
2952 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit



Accessories and consumables for cutting aluminium with Air / Air

Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy without consumables
1870 Confezione elettrodi (4 pz) Electrodes (4 pcs)
1872 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2850 Diffusore plasma Plasma swirl ring
2851 Diffusore plasma Plasma swirl ring
2700 Confezione ugelli ø 0,8 mm (4 pz).
Uso da 40 a 50 A		 ø 0,8 mm nozzles (4 pcs).
To be used from 40 to 50 A
2701 Confezione ugelli ø 1,1 mm (4 pz).
Uso da 70 a 90 A		 ø 1,1 mm nozzles (4 pcs).
To be used from 70 to 90 A
2702 Confezione ugelli ø 1,3 mm (4 pz).
Uso da 110 a 120 A		 ø 1,3 mm nozzles (4 pcs).
To be used from 110 to 120 A
2900 Portaugello H2O H2O nozzle holder
2901 Portaugello H2O H2O nozzle holder
2950 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit

Accessories and consumables for cutting aluminium with H35 / N2

Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy
without consumables
1871 Confezione elettrodi (4 pz) Electrodes (4 pcs)
1875 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2360 Confezione elettrodi (4 pz) Electrodes (4 pcs)
1628 Tubo acqua Water tube
2850 Diffusore plasma Plasma swirl ring
2853 Diffusore plasma Plasma swirl ring
2704 Confezione ugelli ø 1,7 mm (4 pz).
Uso da 110 a 120 A		 ø 1,7 mm nozzles (4 pcs).
To be used from 110 to 120 A
2706 Confezione ugelli ø 2,1 mm (4 pz).
Uso da 180 a 200 A		 ø 2,1 mm nozzles (4 pcs).
To be used from 180 to 200 A
2707 Confezione ugelli ø 2,5 mm (4 pz).
Uso da 230 a 250 A		 ø 2,5 mm nozzles (4 pcs).
To be used from 230 to 250 A
2713 Confezione ugelli ø 2,9 mm (4 pz).
Uso da 380 a 420 A		 ø 2,9 mm nozzles (4 pcs).
To be used from 380 to 420 A
2901 Portaugello H2O H2O nozzle holder
2903 Portaugello H2O H2O nozzle holder
2904 Portaugello H2O H2O nozzle holder
2952 Protezione ugello Shield
2954 Protezione ugello Shield
2955 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit

Accessories and consumables for cutting aluminium with N2/H2O



Art. Descrizione Description
1149 Corpo torcia mobile
senza consumabili		 Removable torch head assy without consumables
1871 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2364 Confezione elettrodi (4 pz) Electrodes (4 pcs)
2856 Diffusore plasma Plasma swirl ring
2725 Confezione ugelli ø 0,9 mm (4 pz).
Uso a 50 A		 ø 0,9 mm nozzles (4 pcs).
To be used at 50 A
2726 Confezione ugelli ø 1,3 mm (4 pz).
Uso a 90 A		 ø 1,3 mm nozzles (4 pcs).
To be used at 90 A
2727 Confezione ugelli ø 1,5 mm (4 pz).
Uso a 120 A		 ø 1,5 mm nozzles (4 pcs).
To be used at 120 A
2729 Confezione ugelli ø 2,2 mm (4 pz).
Uso a 250 A		 ø 2,2 mm nozzles (4 pcs).
To be used at 250 A
2900 Portaugello H2O H2O nozzle holder
2950 Protezione ugello Shield
2952 Protezione ugello Shield
2880 Supporto protezione ugello Shield holder
1417 Estrattore per elettrodo Extractor for electrode
1413 Estrattore per ugello Extractor for nozzle
1400 Confezione anelli di tenuta 0-Rings kit
